系统概览与安装入门手册

《系统概览与安装入门手册》

封面

产品/系统名称 Logo
文档标题：<< 系统概览与安装入门手册 >>
适用产品/系统版本
文档版本号 (e.g., v1.0)
发布日期
公司名称 & Logo

文档修订记录

版本号	修订日期	修订内容摘要	修订人	审核人
v1.0	YYYY-MM-DD	初始发布	姓名	姓名

前言

文档目的:

提供系统整体认知、组件组成和安装流程的概览，使得读者对本系统有一个基础的认知，具体操作请根据需求参阅更加详细的操作手册。

目标读者:

项目经理
物联网运维人员、IT 设施运维人员
现场工程师
任何需要快速了解系统的人员

文档范围:

包含内容

系统概述
系统架构及组件介绍
系统部署流程介绍
系统部署前提条件
系统部署安全注意事项

不包含内容

软件安装详细步骤
硬件安装详细步骤
系统功能使用步骤

约定与符号:

ℹ️ 提示信息
⚠️ 警告

系统概述

系统介绍:

SafeMesh-ZigBee 智能物联管控系统是基于 ZigBee 无线通信协议与互联网技术构建的智慧物联解决方案，采用服务端-网关-终端三级架构体系，实现对应急照明设备的全域智能化管理。系统通过服务端协同控制、设备状态实时监测、智能策略配置三大核心功能模块，支持设备状态实时查询、定时自检策略设置、常亮模式远程切换等运维操作，满足不同场景的智能管控需求。结合系统生成的运维分析报告，较传统管理模式降低 60% 的运维人力成本，有效提升设备管理效率。

核心应用场景:

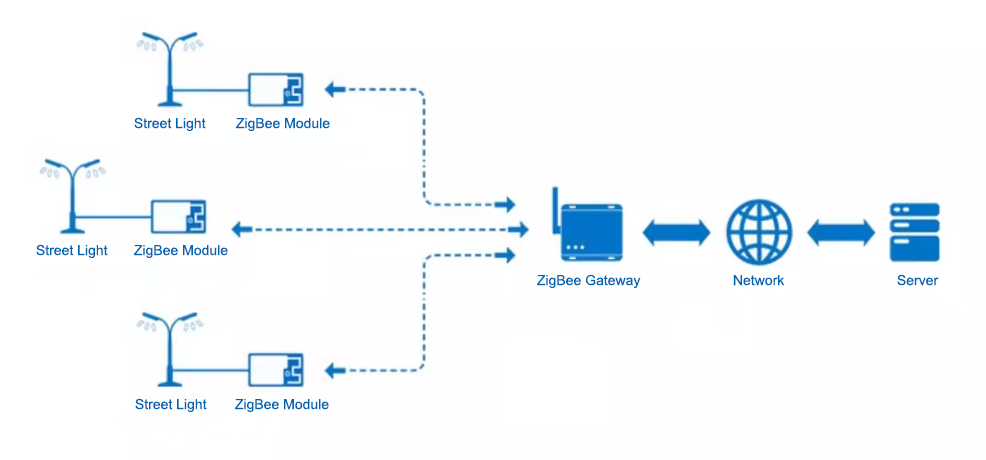

智能路灯管理系统

系统优势与特点:

采用 ZigBee 无线 Mesh 组网技术，实现在高间距部署下的稳定实时通讯，更加契合应急照明领域
提供灵活便捷的多样化安装方式，适配不同场景需求
本地化部署：数据安全自主，规避泄露风险，抵御黑客侵袭

系统架构与核心组件

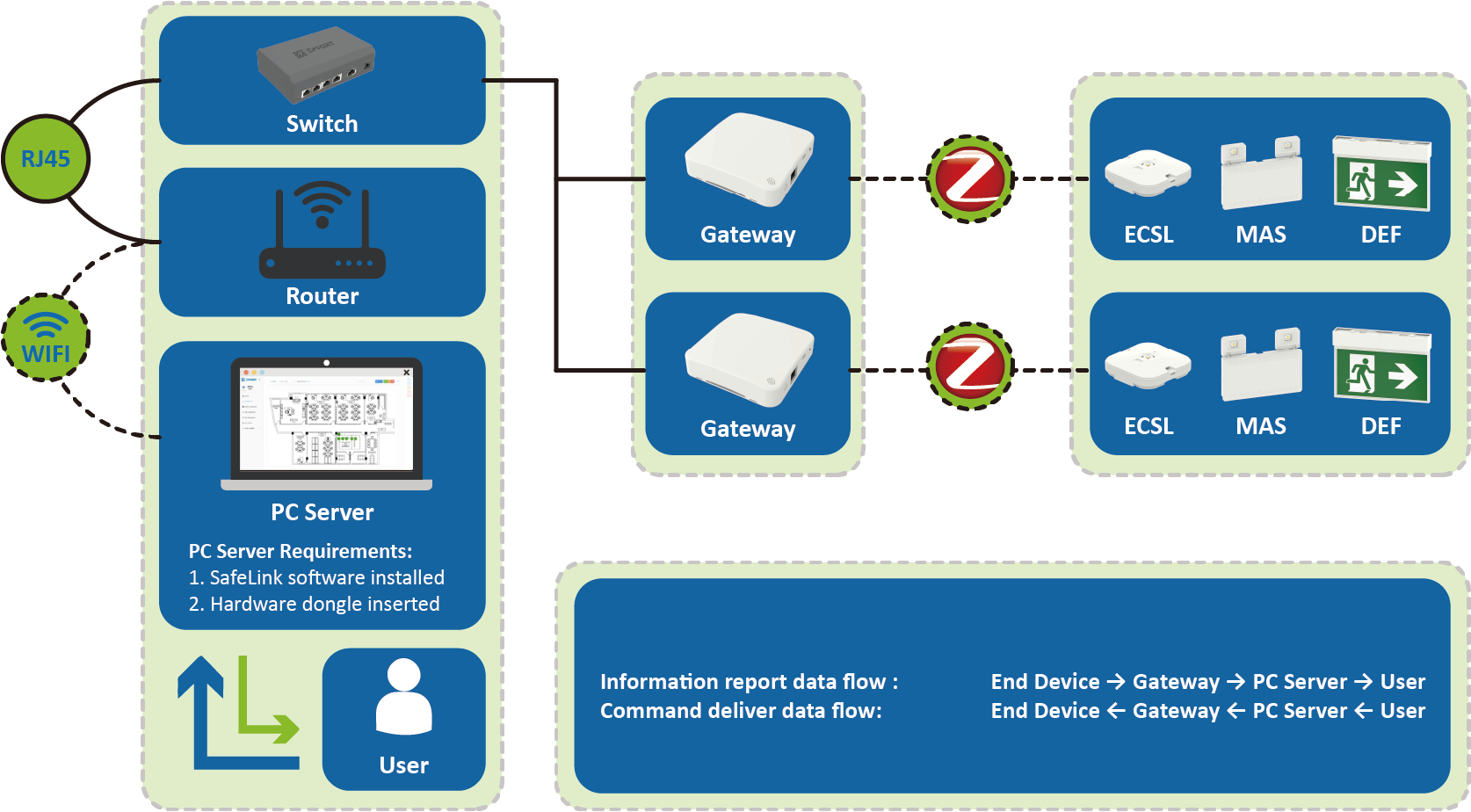

整体系统架构图:

核心组件介绍:

SafeMesh 软件：

名称：SafeMesh 应急管理平台。
关键功能简述
- 数据大屏 - 设备运行状态多维度可视化呈现
- 实时灯具控制 - 支持对单灯进行远程开关、灯具闪烁等即时控制操作
- 实时状态监测 - 动态获取并显示每台灯具运行状态
- 地图引擎 - 设备物理位置与界面关系双向映射
- 智能定时测试 - 自动化应急照明系统可靠性校验
- 运行分析报表 - 输出全周期的检测结果和故障报表
运行位置要求：安装在满足硬件要求的企业内部服务器或专用电脑上。

网关：

名称：EIC-GW01-IOT/ZB 网关
关键功能简述：
- 终端数据汇聚 - 实时采集管辖域内所有终端设备状态信息
- 服务端通信代理 - 将聚合数据加密上传至服务端
- 指令精准分发 - 解析服务端指令并路由至目标终端
部署位置说明：部署在终端设备现场。

终端：

关键功能简述：
- 终端状态上报
- 功能/寿命测试
- 功能/寿命测试进入时间、持续时间设置
- 定位闪烁
- 常亮开关切换
详细技术规格和参数详见《终端产品规格书》

安装流程概览

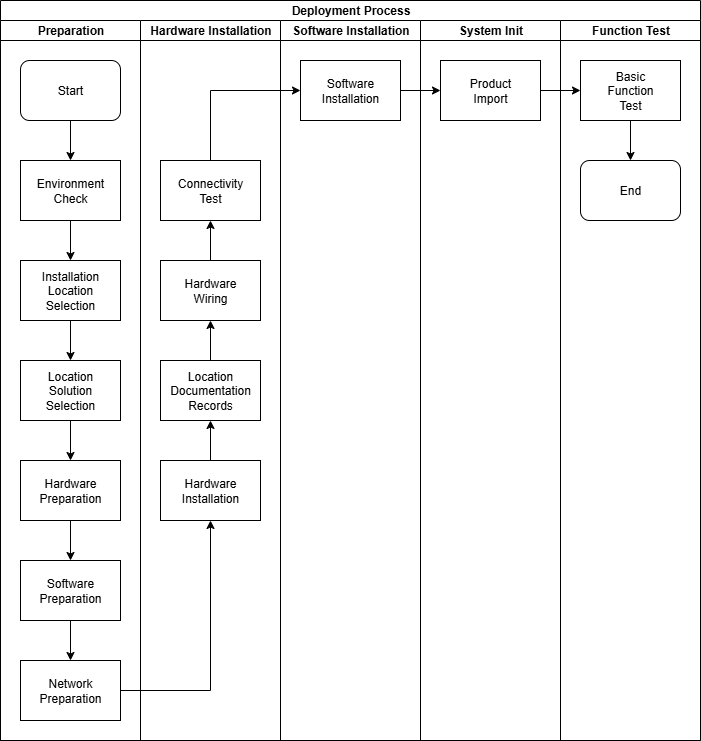

安装流程全景图:

安装流程阶段说明：

准备阶段

目标：将系统部署所需要的环境、工具、网络、安装方案准备完成
责任人：项目负责人
主要输入：系统安装前提条件
主要输出：系统安装所需要的环境、工具、网络、安装方案评估完成，确认现场可以进行部署
关键依赖：无，部署的第一步
参考文档：《系统概览与安装入门手册》

硬件安装阶段

目标：将系统的硬件部分安装完成，位置信息记录在文档，并进行接通性测试
责任人：现场工程师
主要输入：系统需要安装的硬件清单
主要输出：系统的硬件部分安装、测试完成
关键依赖：系统准备阶段完成
参考文档：《硬件连接与安装手册》

软件安装阶段

目标：将系统的软件部分安装完成，并进行登录测试
责任人：现场工程师
主要输入：系统需要安装的软件清单
主要输出：系统的软件部分安装完成
关键依赖：系统准备阶段完成
参考文档：《软件安装与配置手册》

系统初始化阶段

目标：将产品导入到系统，可以在系统上进行查看
责任人：现场工程师
主要输入：安装完成的 SafeLink 系统
主要输出：系统产品导入完成，可以在服务器上进行查看
关键依赖：系统硬件安装阶段、软件安装阶段完成
参考文档：《产品导入手册》

功能测试阶段

目标：验证系统部署是否成功
责任人：现场工程师
主要输入：初始化完成的 SafeLink 系统
主要输出：系统基础功能测试通过，用户可以开始正式使用
关键依赖：系统初始化阶段完成
参考文档：《软件用户操作与系统管理手册》

部署前提条件

系统推荐配置：

服务器 CPU：intel® Core™ i5-6400
服务器 RAM：8G
服务器存储：128G
服务器操作系统：Windows 11 - 64bit

系统运行要求：

运行环境/依赖软件:
1. Nodejs
2. Mysql
3. Vikey
4. Microsoft Visual C++ Redistributable ℹ️ 以上环境会在系统安装时自动安装，用户无需自行安装。
权限：安装需管理员权限。

网络要求:

网络端口:

端口	协议	用途	防火墙要求
3000	TCP	服务端	允许入站/出站
3547	UDP	MQTT通信	允许入站/出站
3548	UDP	OTA升级	允许入站/出站
8012	TCP	客户端	允许入站/出站
8189	TCP	加密狗驱动	允许入站/出站
13306	TCP	数据库	/

ℹ️ 以上端口为系统所必须使用的端口，请注意端口冲突

⚠️ 防火墙要求需用户手动配置

网络稳定性要求：建议延迟 <30ms，丢包率 0%，系统运行在丢包率高的网络中，会出现用户操作命令无法下发到设备的情况出现。

环境要求:

网关部署环境：

环境温度 -20℃ 至 +55℃
干燥无尘
220V±10% 欧规插座
网关四周无金属障碍物遮挡

终端部署环境：

环境温度 -20℃ 至 +55℃
干燥无尘
220V±10%
终端模块四周无金属障碍物遮挡

所需信息：

如客户需要我司提供项目安装可行性评估服务，则需要提供以下信息来评估项目能否顺利安装、需要多少网关以及设备与设备之间距离是否满足。

项目总设备数量
项目总楼层
项目 CAD 图

人员技能要求：

现场人员应具备以下基础技能：

硬件安装经验
操作系统安装/管理经验
网络安装/配置经验
技术文档阅读经验

安全注意事项

物理安全：

将网关设备安装在安全、不易被物理接触或破坏的位置。
确保服务器/电脑放置在安全机房，有访问控制。

账号安全：

⚠️ 首次登录后必须立即更改所有默认用户名和密码，谨防数据泄露。

网络安全：

按照 5.3 网络要求章节配置防火墙规则。
隔离公司主网网络与 SafeLink 网络。

软件与固件：

确认安装使用的软件/固件是官方提供且未被篡改的版本。

文档保密：

妥善保管包含敏感信息（如密码、IP 地址）的安装配置文档。

技术支持与资源（SafeMesh 无内容，为后续准备）

获取帮助：

技术支持门户网站 URL
支持邮箱地址
支持电话/热线号码
工作时间
在线社区/论坛链接

快速链接：

提供在线文档库网址 (如果文档在线)。
列出所有核心文档的直接下载链接或查找位置（如产品资料下载页面）。 (此处必须包含之前提到的所有文档名称链接！)
软件安装与配置手册

附录 (SafeMesh 无内容，为后续准备)

系统组件图 (详细版)：可放置更详细的架构图或更多设备照片。
典型部署场景 (扩展版)：提供更多应用场景示意图或说明。
许可证激活简要说明：如果许可证激活是部署一部分且过程简单，可在此简述。否则指向安装手册。
