软件用户操作与系统管理手册

I.封面

  • 产品/系统名称 Logo

  • 文档标题：<< 软件安装与配置手册 >>

  • 适用产品/系统版本

  • 文档版本号 (e.g., v1.0)

  • 发布日期

  • 公司名称 & Logo

  • 适用角色标识：

    • 👤 日常操作用户（绿色标识）
    • ⚙️ 系统管理员（蓝色标识）
II. 文档修订记录
版本 日期 修订内容 角色标记 修订人
v2.0 2023/10/20 操作与管理功能合并 👤⚙️ 张工
III. 双角色导航目录
  • 👤 操作章节 （绿色书签）
  • ⚙️ 管理章节 （蓝色书签）
  • 通用附录 （黑色书签）
IV.前言
4.1 文档目标
  • 让系统使用者知道如何操作系统
4.2 目标读者
  • 系统使用者
4.3 文档范围
  • 系统功能使用步骤
4.4 相关文档
  • 前提文档 ：《系统概览与安装入门指南》（必读）
  • 关联文档 ：《产品导入指引》《终端产品说明书》
4.5 文档架构
4.6 角色权限矩阵
功能模块 操作用户权限 管理员权限
设备状态查看 ✔️ ✔️
用户权限修改 ✘ ✔️
用户账号管理 ✘ ✔️
4.7 符号系统
  • ▶️ 表示操作步骤开始
  • ⚠️ 表示关键注意事项
V. 基础操作 👤
5.1 工作台快速指南
页面
 介绍
Home
 系统大屏
Devices
 设备详情表页面
Map
 区域详情页面
Timing
 定时测试规则设置页面
Records
 测试记录页面
Setting/Upgrade
 网关升级页面
Setting/Authority
 账号配置、权限配置页面
Setting/Map Settings
 地图配置页面
Setting/System Setting 系统设置页面
Setting/Email Settings
 邮件配置页面
Setting/Language Settings 自定义语言配置页面
Setting/Equipment Type Settings 设备分类配置页面
5.2 核心功能操作

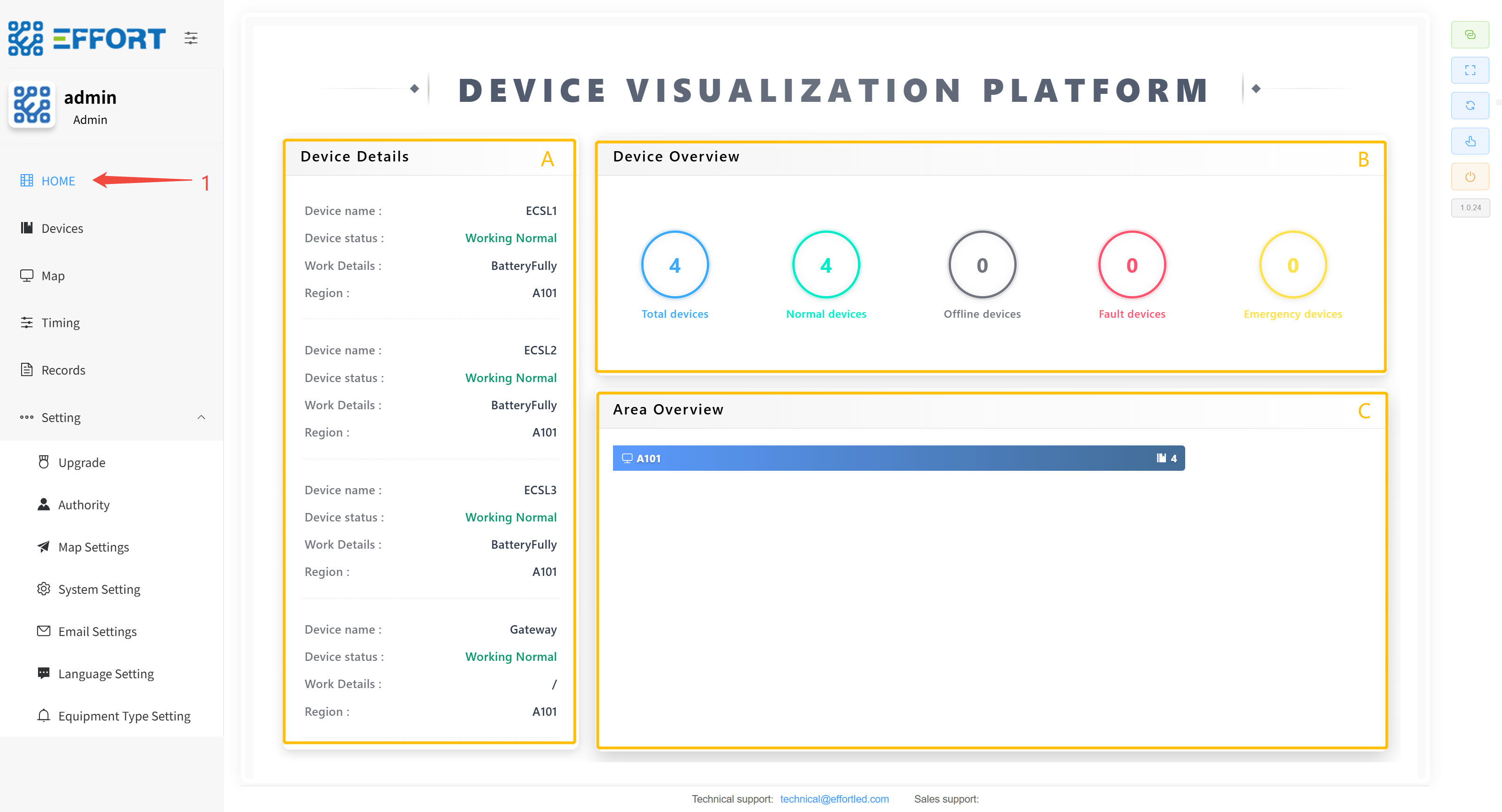

5.2.1 HOME

  1. 步骤 1：点击 Home ，进入大屏
  2. 方框 A：设备详情信息：设备名字、设备状态、工作详情、所在区域
  3. 方框 B：设备概览数量信息
  4. 方框 C：设备区域分布信息


5.2.2 Device

  • Device Details

Device Details：搜索网关、搜索设备、设备详细信息、设备测试等功能页面

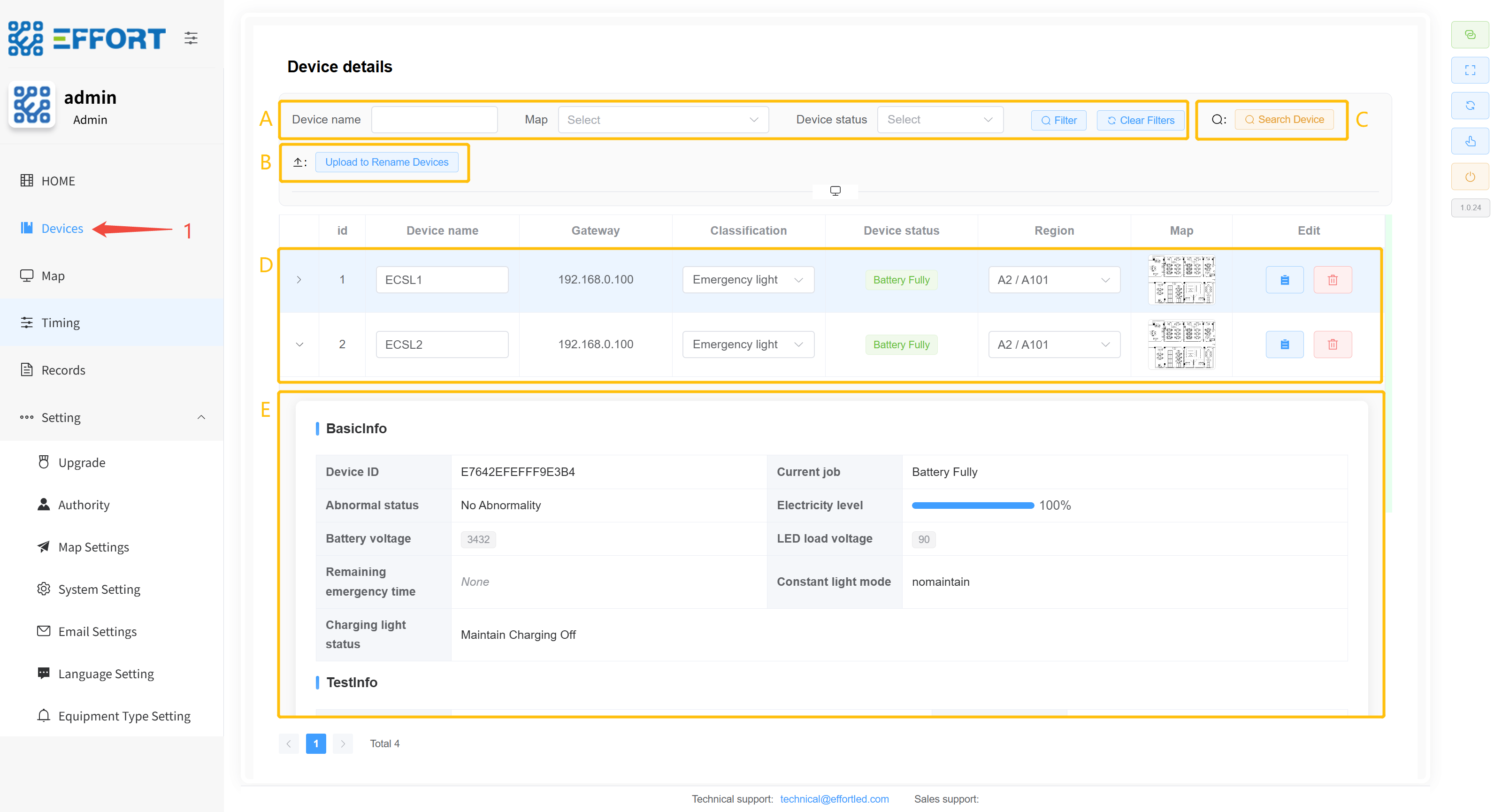

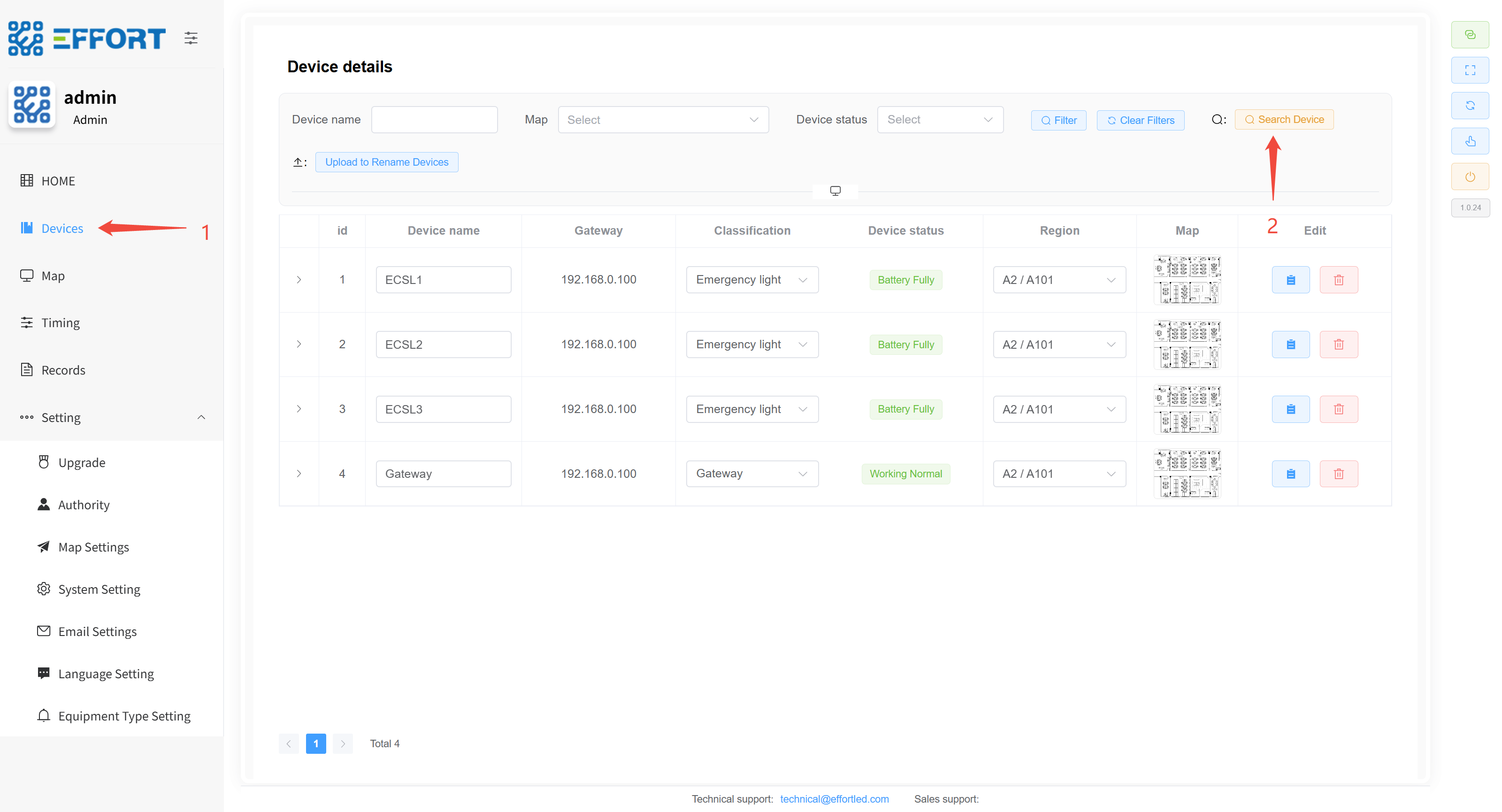

  1. 步骤 1：点击 Device进入
  2. 方框 A：设备查询操作栏
  3. 方框 B：上传设备重命名文件按钮
  4. 方框 C：搜索设备按钮
  5. 方框 D：设备基础信息：序号、设备名、网关、分类、状态、区域
  6. 方框 E：设备详细信息：设备 ID、电量、电池电压、剩余应急时间、LED 负载电压、最后一次功能检结果、功能检次数、最后一次寿命检结果、寿命检次数、距离上次寿命检时间、上次寿命检持续时间、maintain 模式、充电灯状态

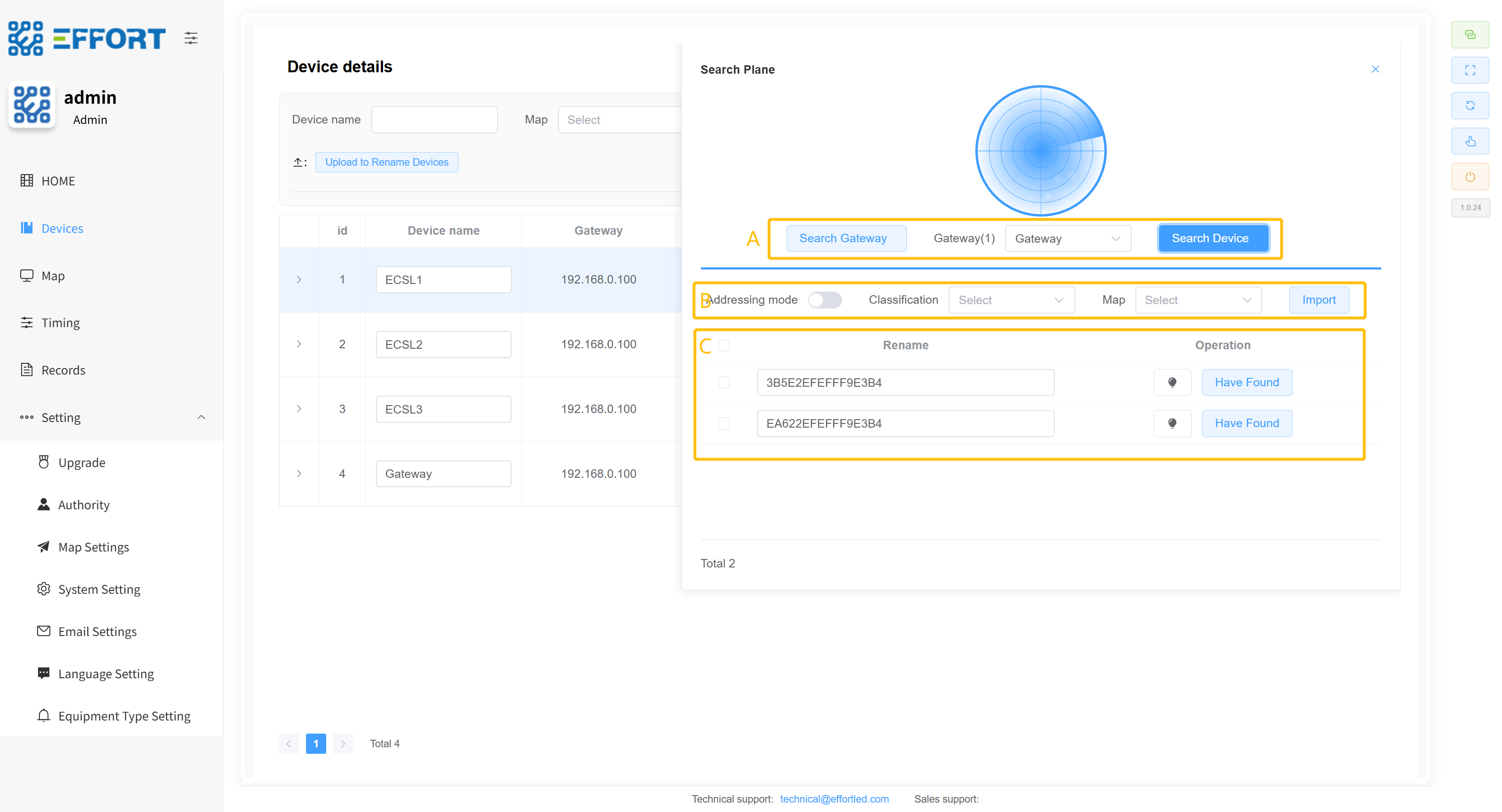

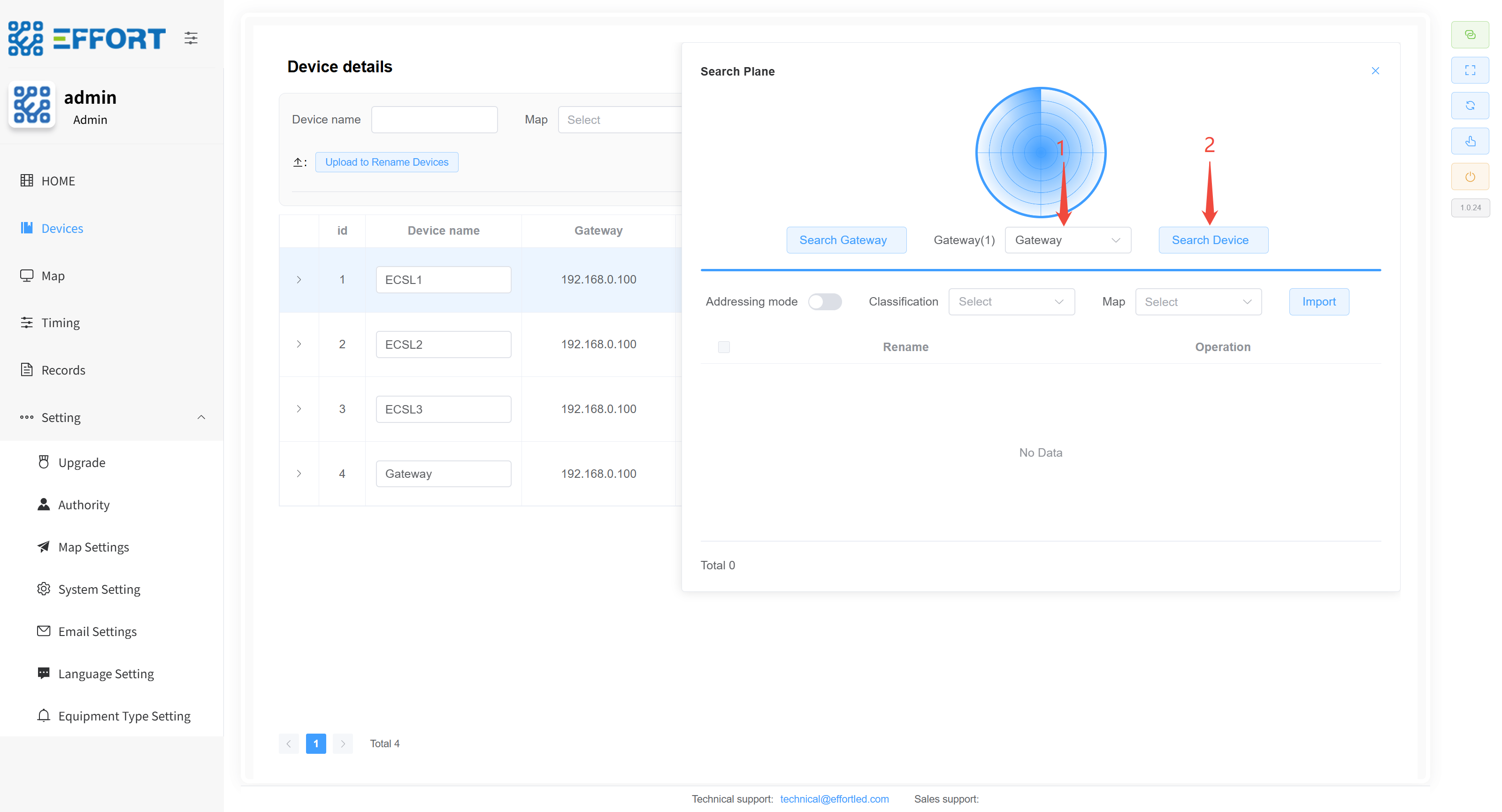

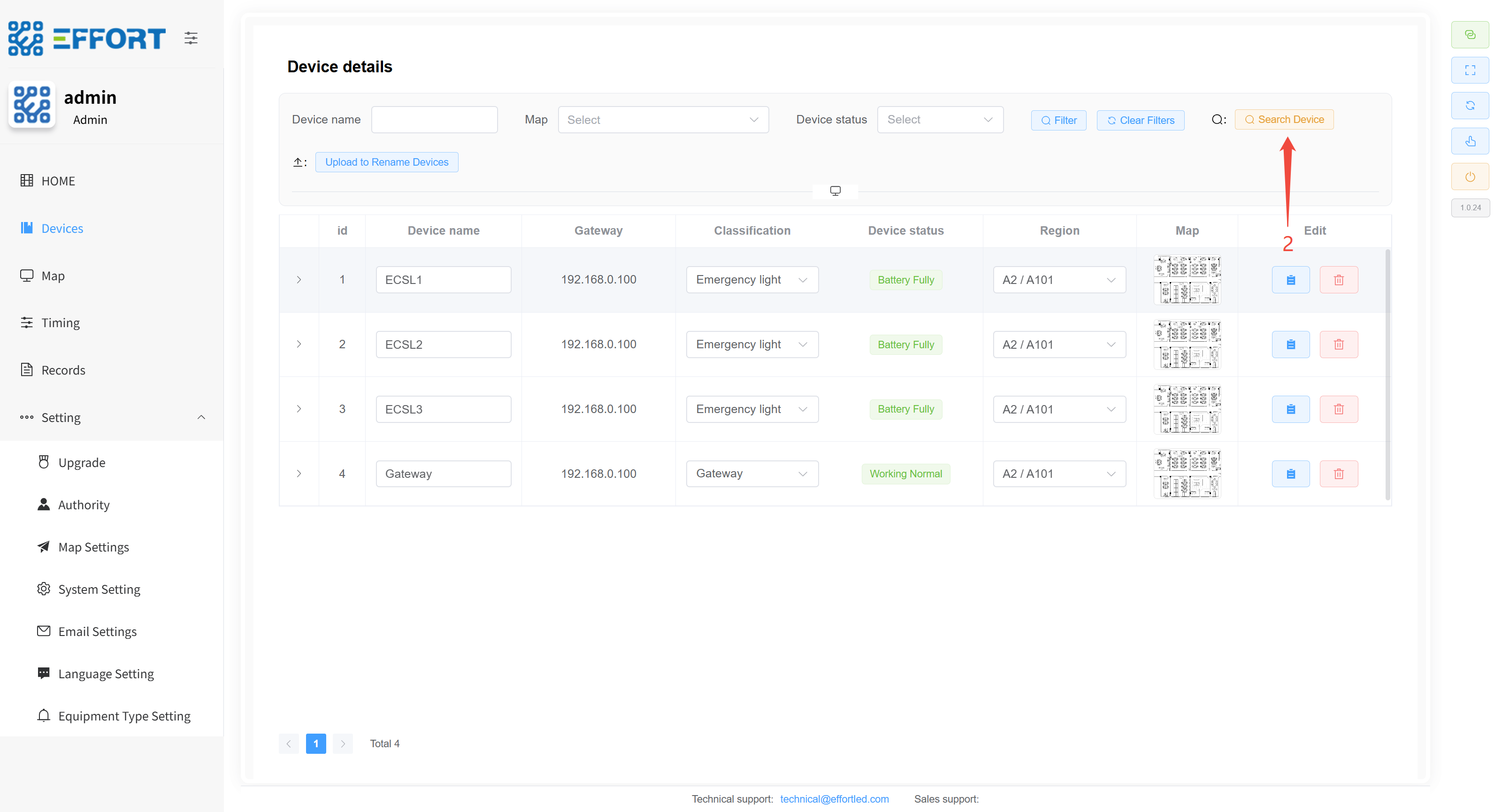

  • 搜索面板

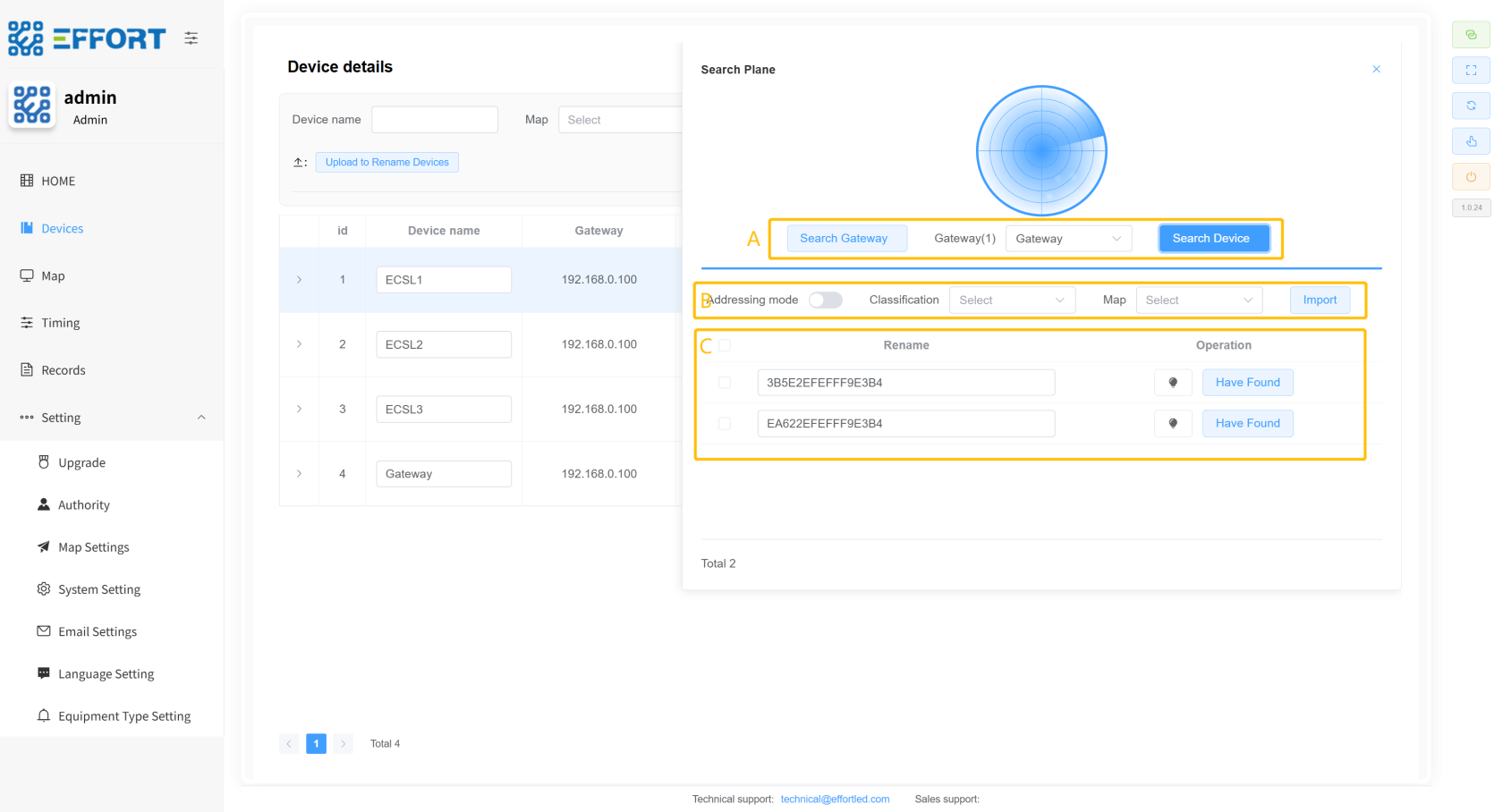

  1. 步骤 2：点击 Search Device 按钮
  2. 方框 A：搜索网关、设备操作栏
  3. 方框 C：寻址模式开关、设备分类、区域链接、设备导入按钮
  4. 方框 D：搜索到的设备信息：设备 ID、设备行内操作

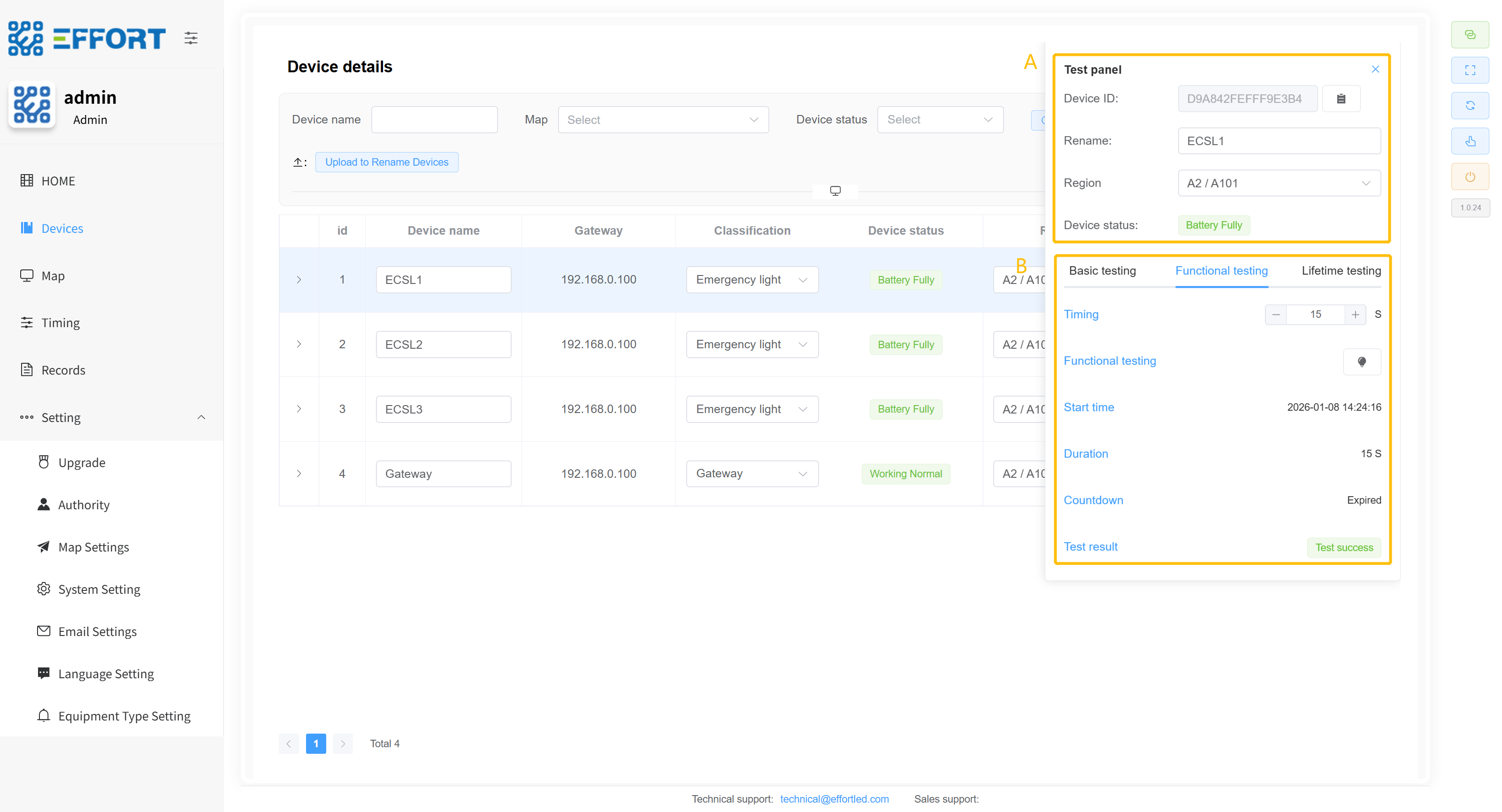

  • 设备详情面板

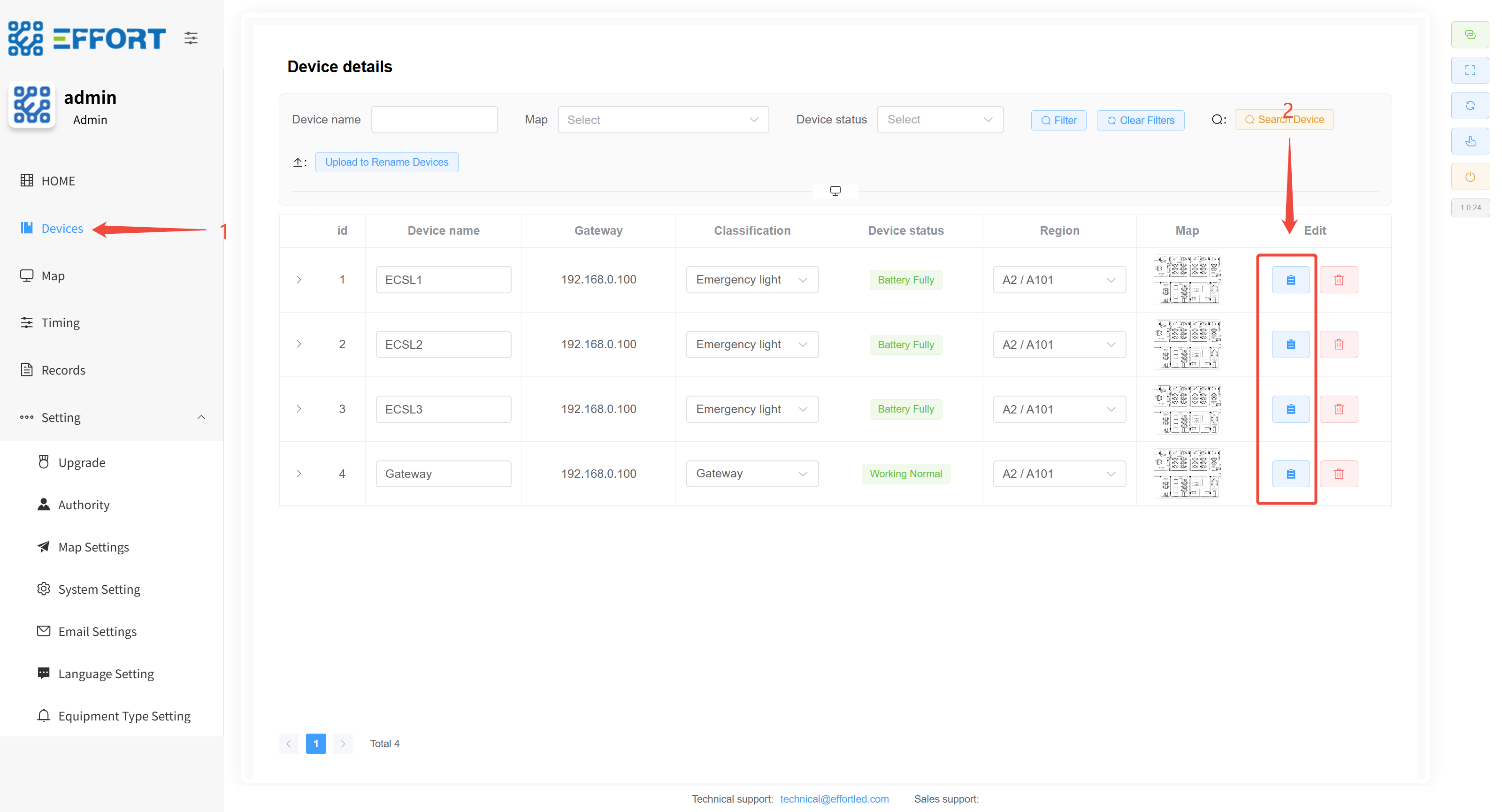

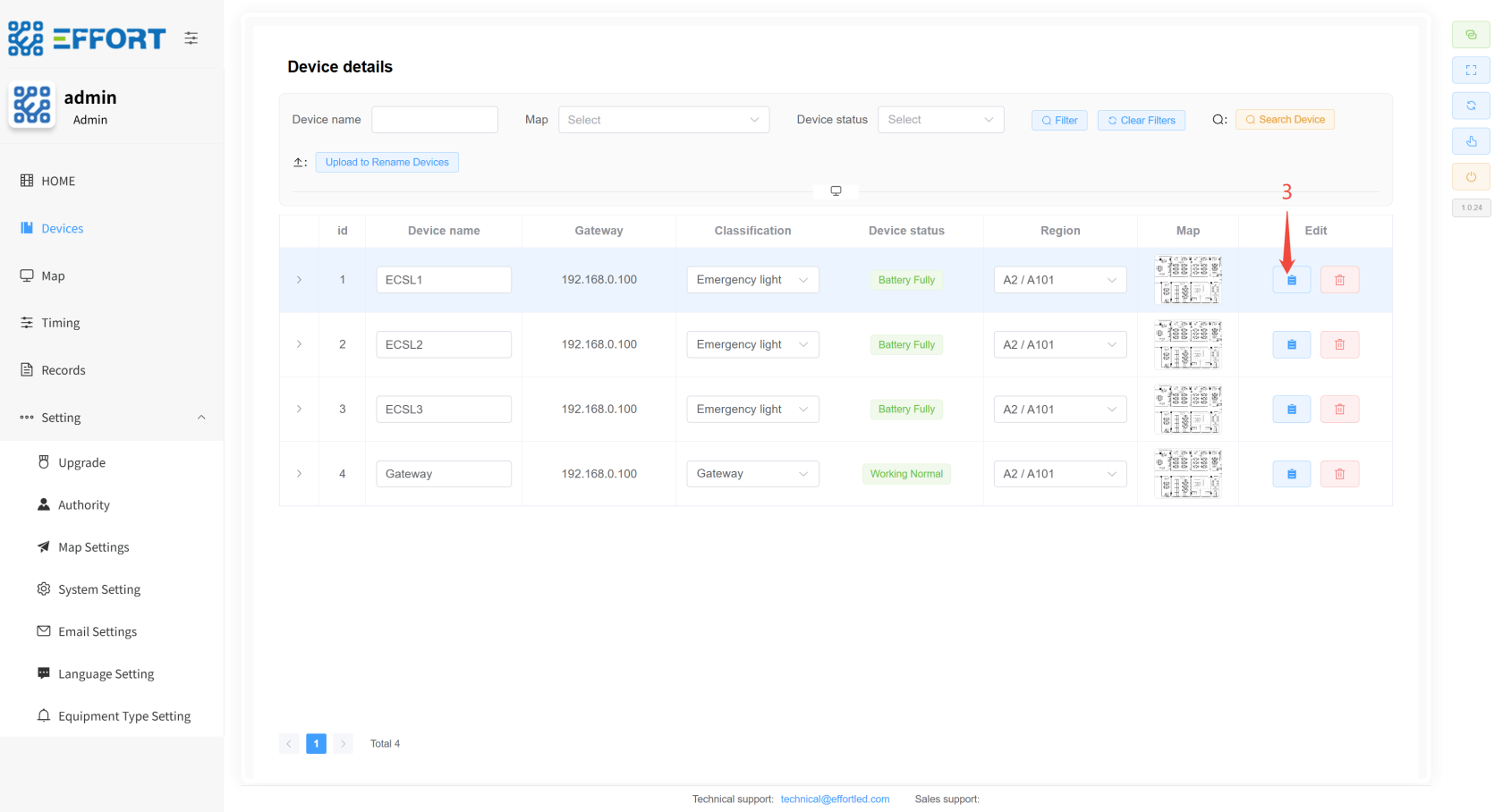

  1. 步骤 3：点击 设备详情按钮

  2. 方框 A：设备基本信息：设备 ID、重命名、区域、设备状态

  3. 方框 B：设备测试控制面板：

    1. Basic testing：寻址按钮、应急开关、maintain 开关
    2. Functional testing：定时时间、测试按钮、开始时间、持续时间、倒计时、测试结果
    3. Lifetime testing：定时时间、测试按钮、开始时间、持续时间、倒计时、测试结果



5.2.4 Map management

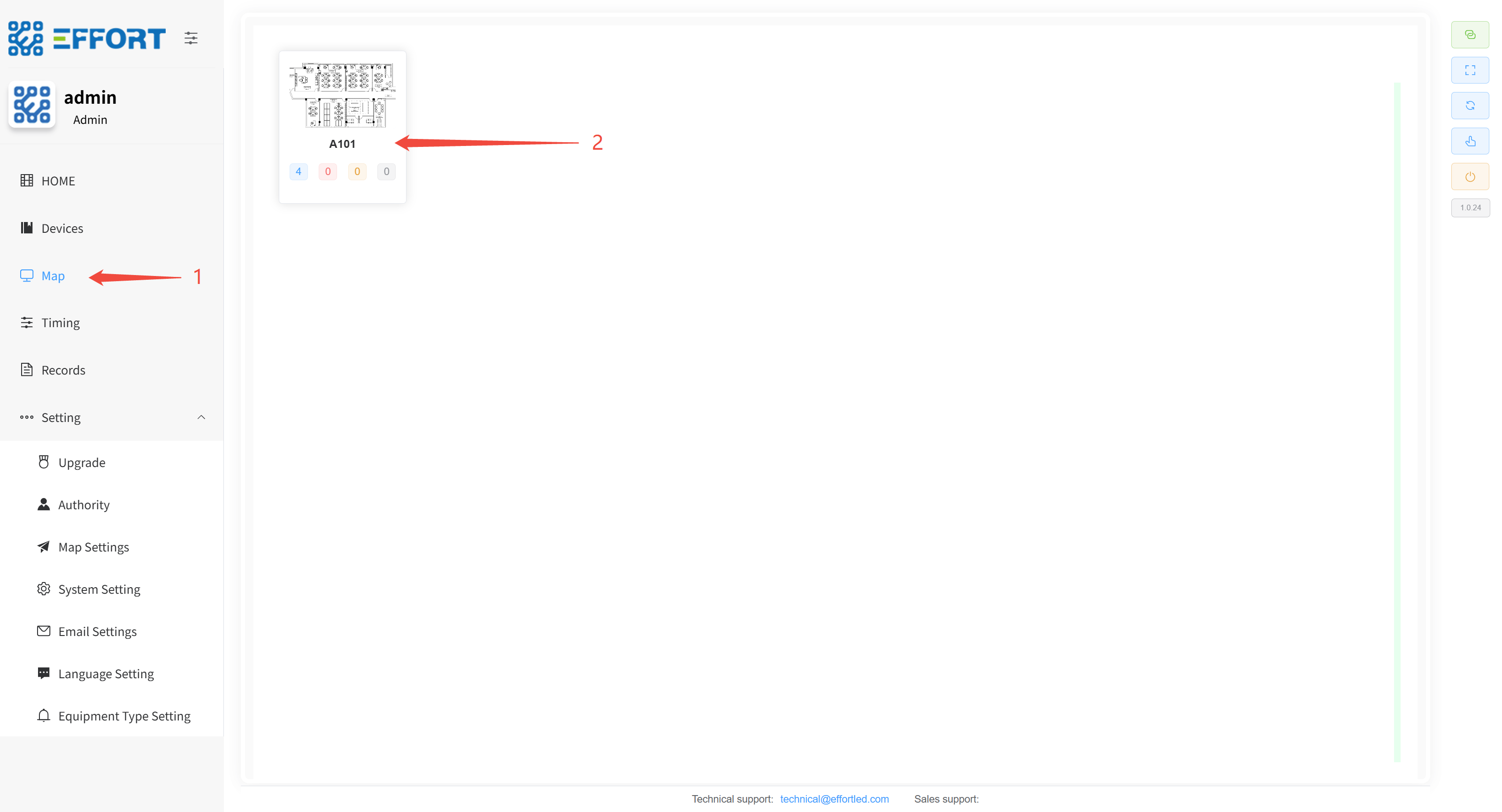

  1. 步骤 1：点击 Map
  2. 步骤 2：点击区域

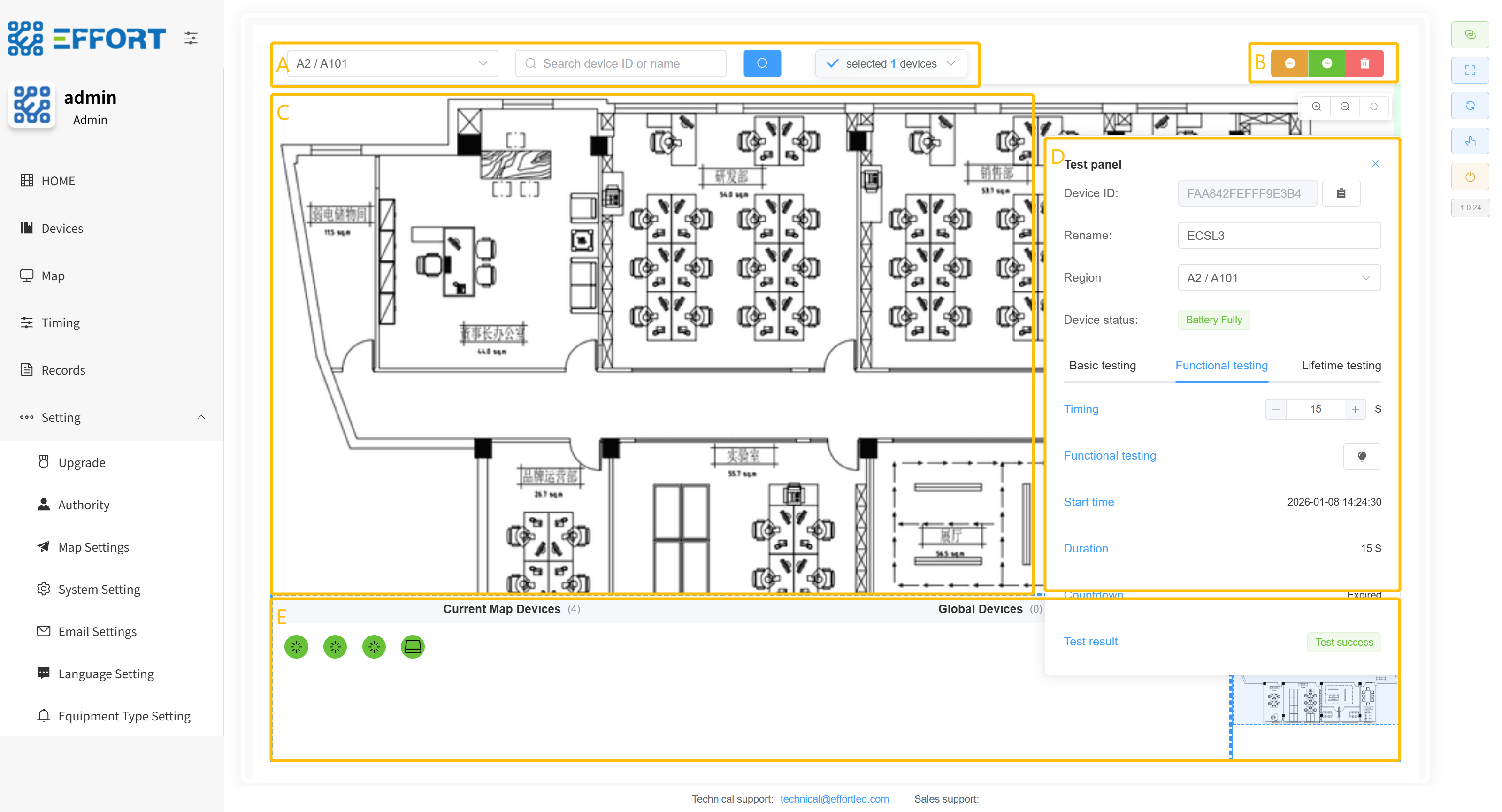

  3. 方框 A：当前区域、查找设备输入框、选中设备数
  4. 方框 B：卸载按钮、解绑按钮、删除按钮
  5. 方框 C：区域主图
  6. 方框 D：设备详情面板
  7. 方框 E：当前区域设备、未分配设备、缩略图

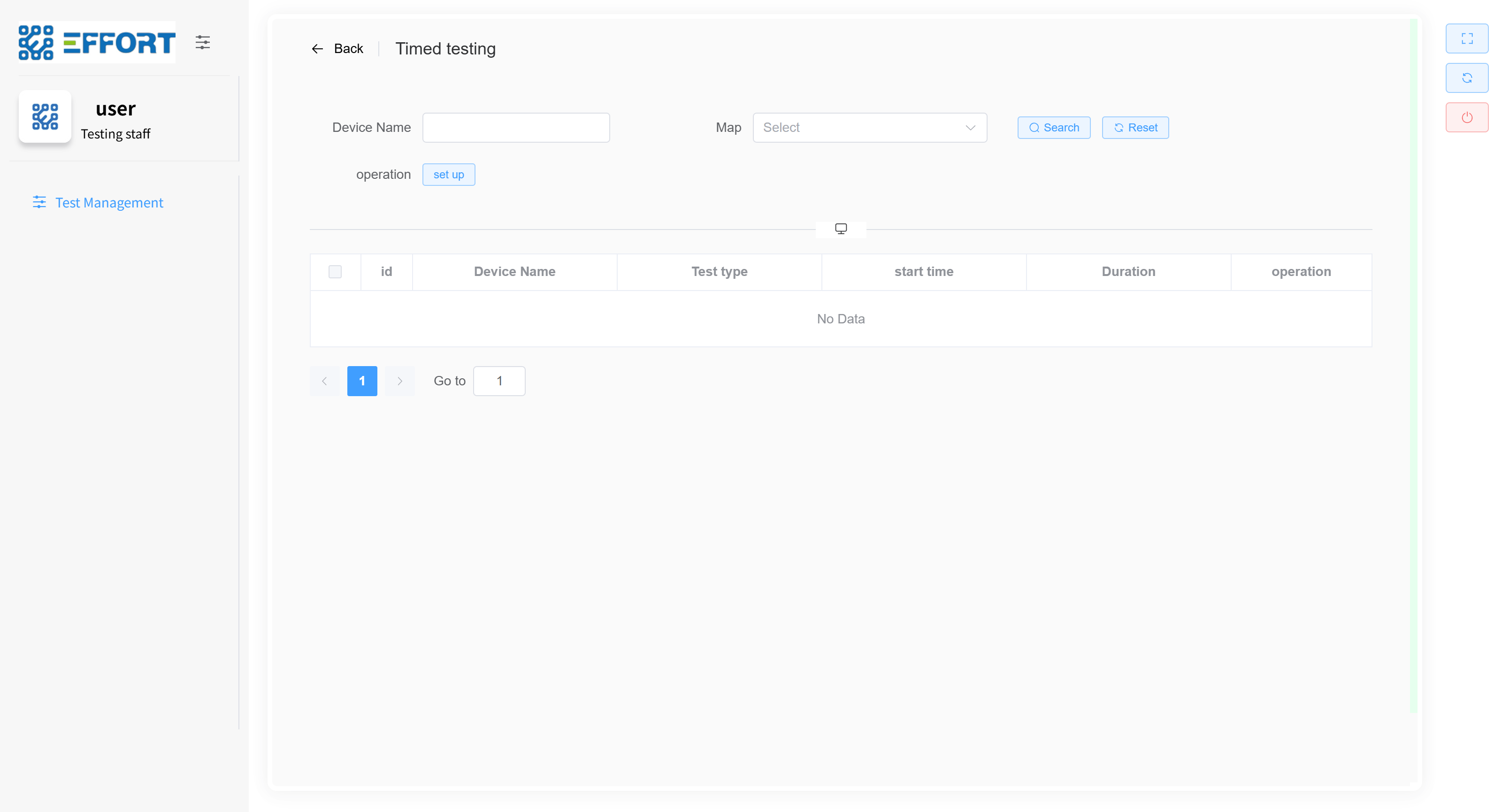

5.2.5 Timing

Timing：定时测试规则设置页面

  1. 步骤 1：点击 Timing
  2. 方框 A：定时规则搜索和操作栏
  3. 方框 B：定时规则信息表：序号、设备名、测试类型、开始时间、持续时间、操作栏


  • 定时规则设置弹窗
  1. 步骤 2：点击 Batch Configure Test Time，打开定时规则设置弹窗
  2. 方框 A：定时规则配置：测试类型、开始日期、开始时间、持续时间、测试频率
  3. 方框 B：区域分类筛选，用来筛选右侧设备
  4. 方框 C：左侧区域内的设备列表

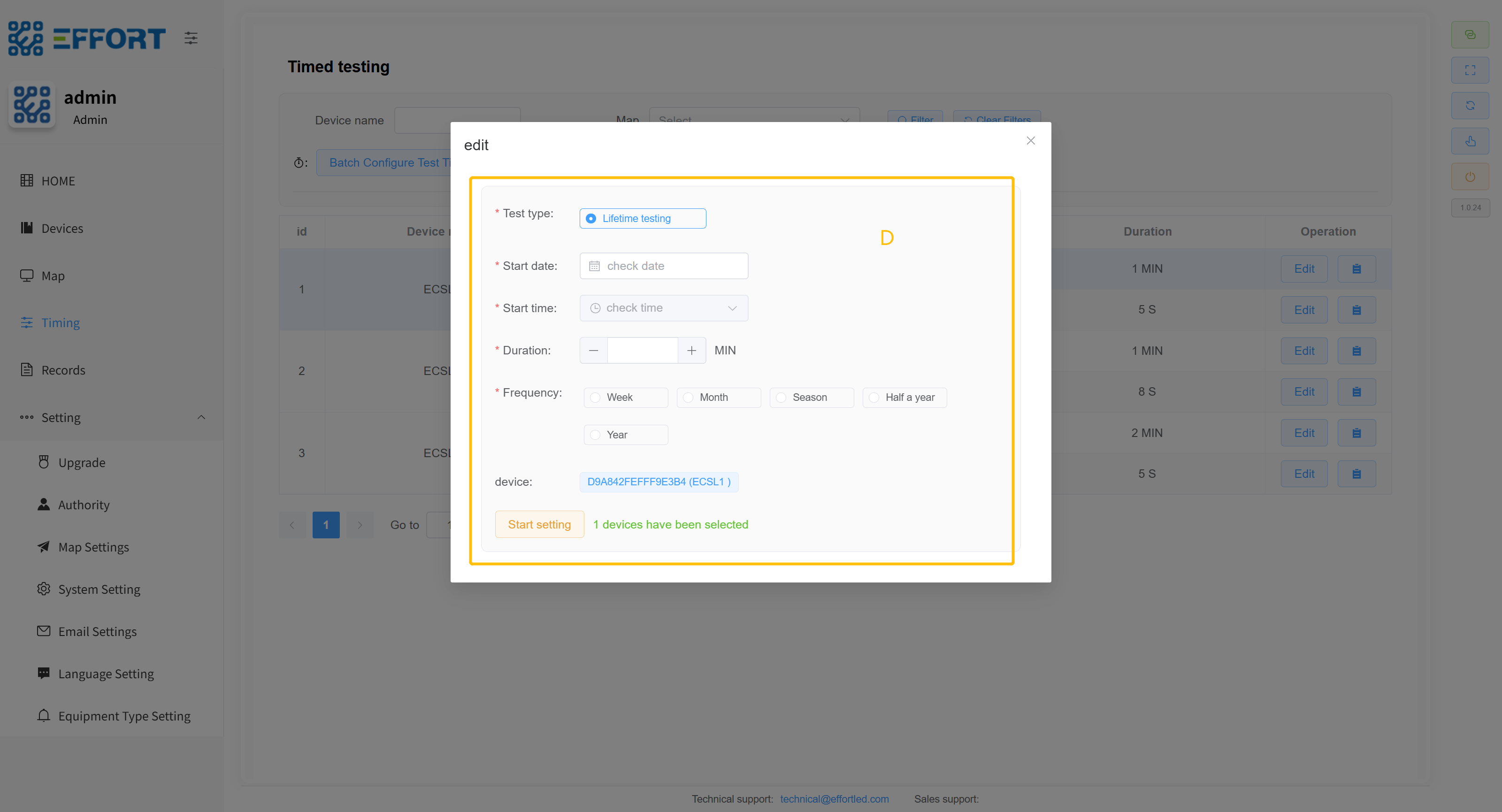

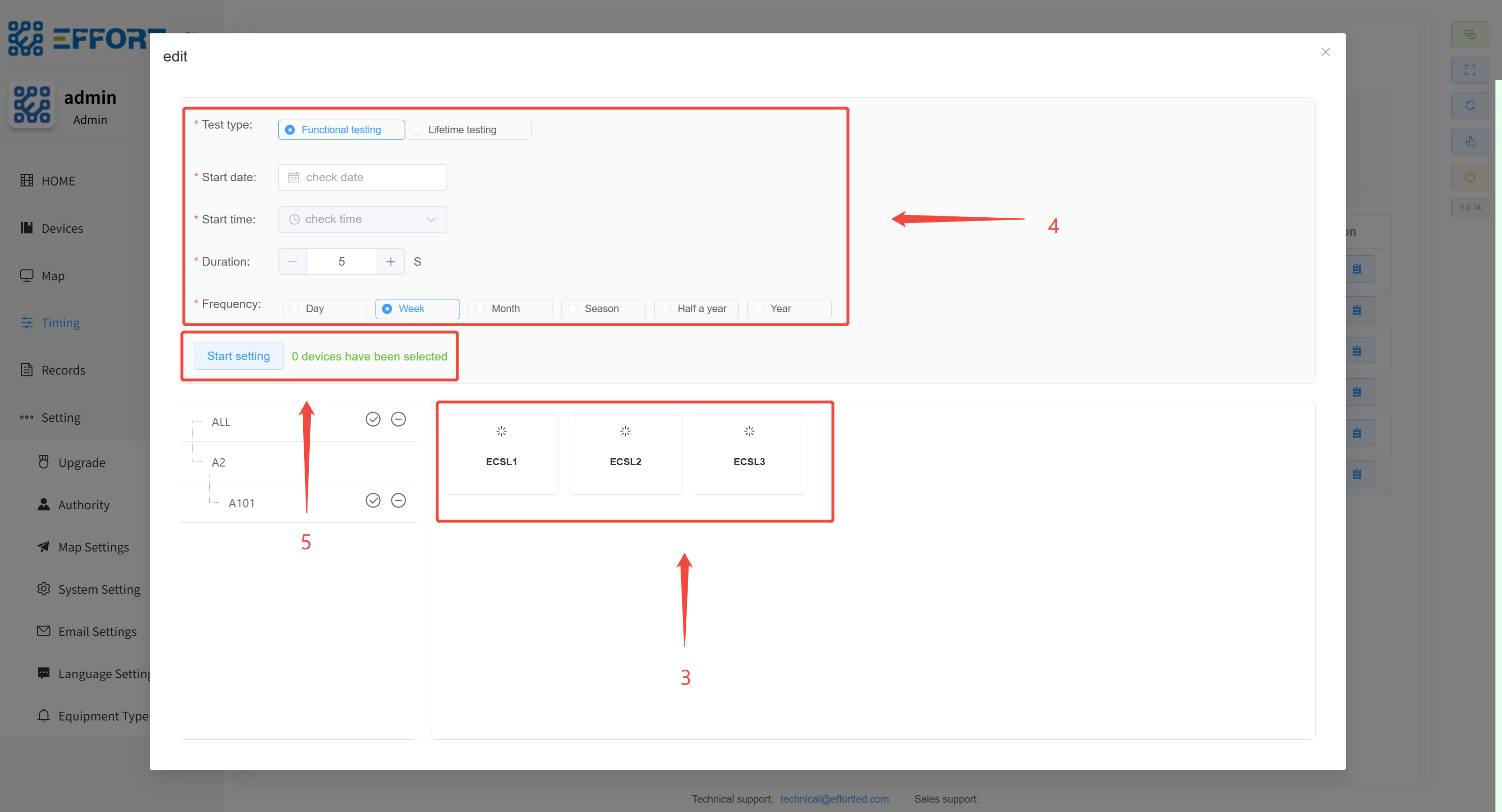

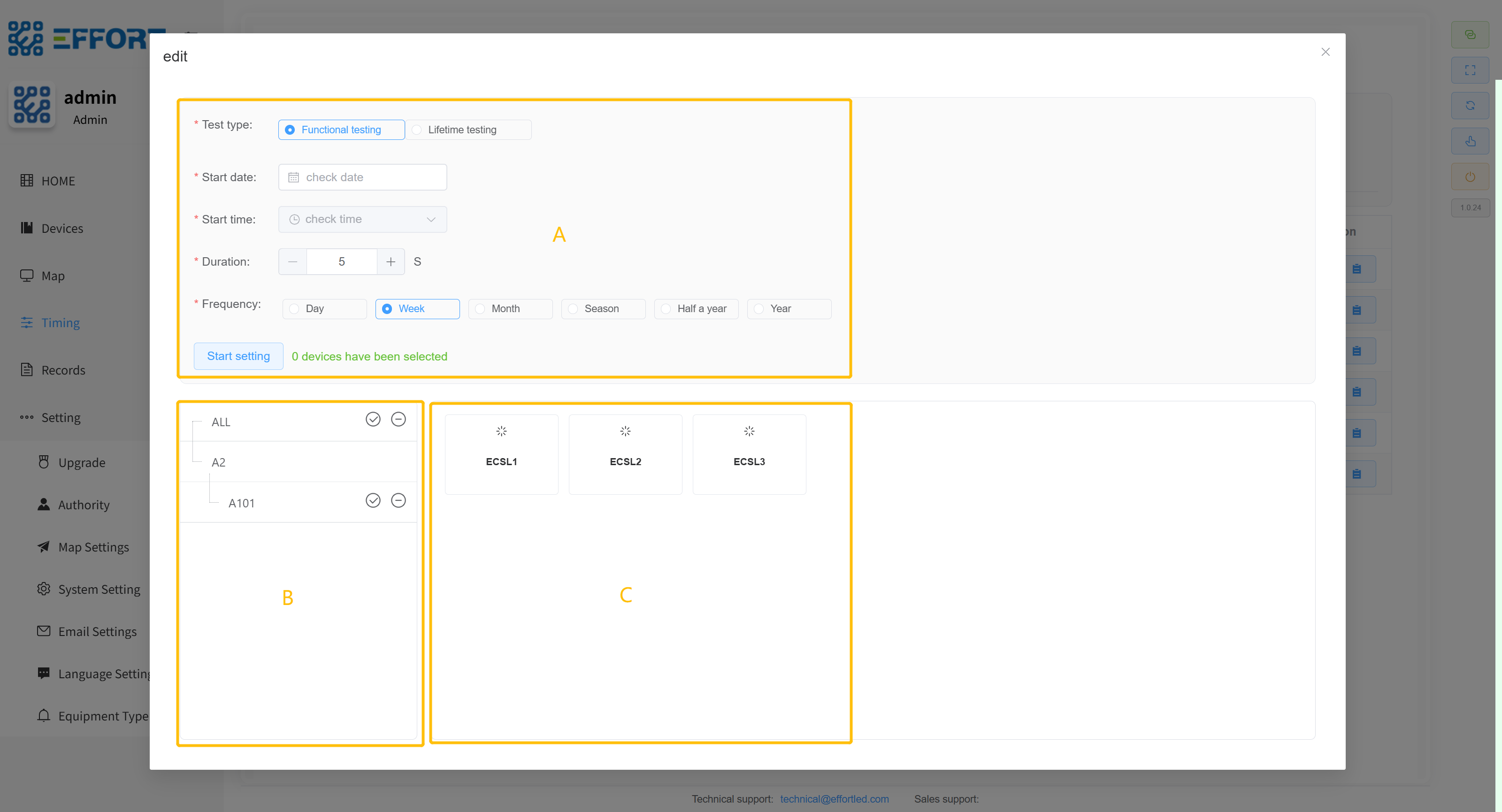

  • 单条定时规则设置弹窗
  1. 步骤 3：点击 Edit，打开 单条定时规则设置弹窗

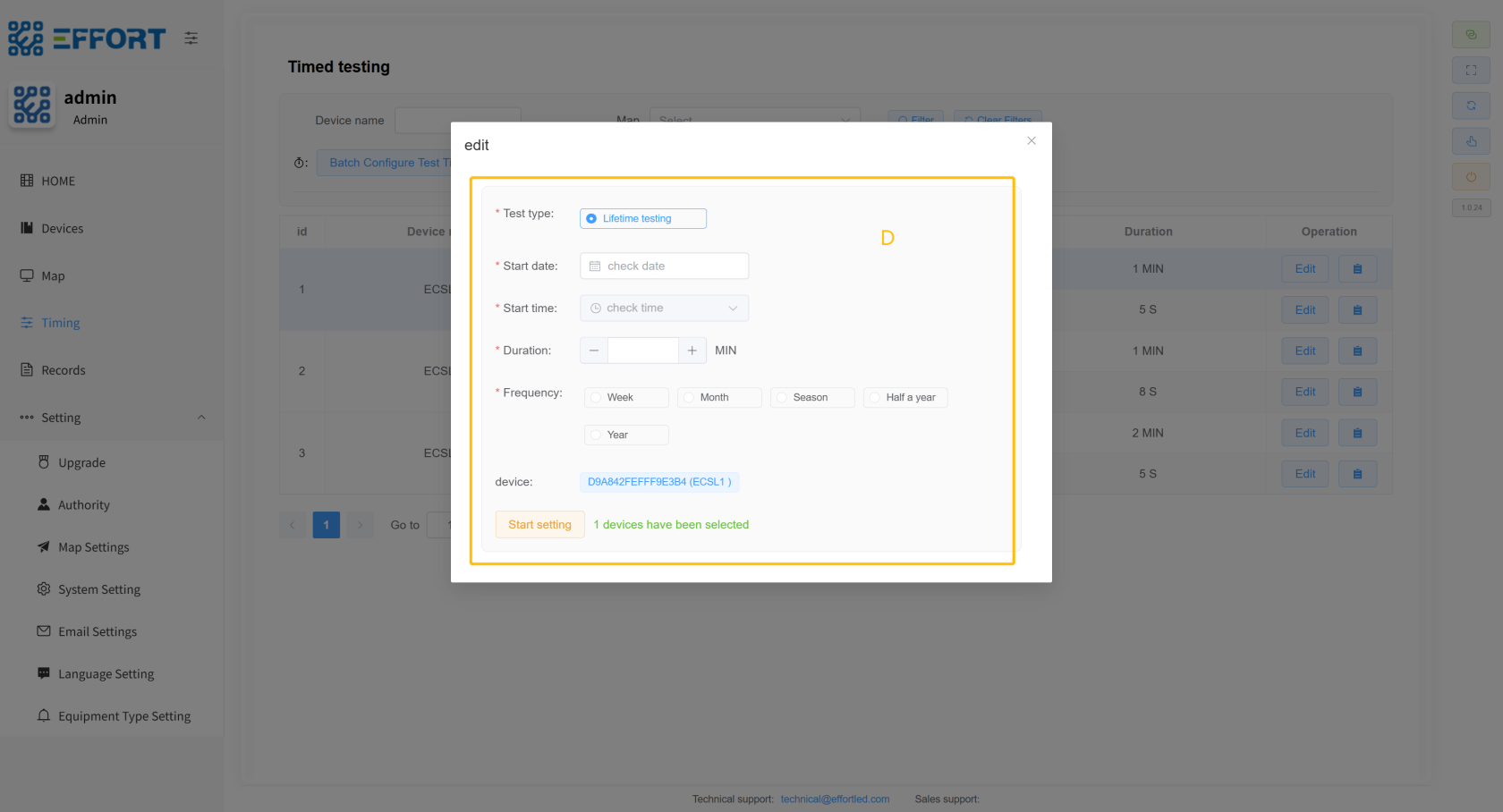

  2. 方框 D：定时规则配置：测试类型、开始日期、开始时间、持续时间、测试频率、当前设备

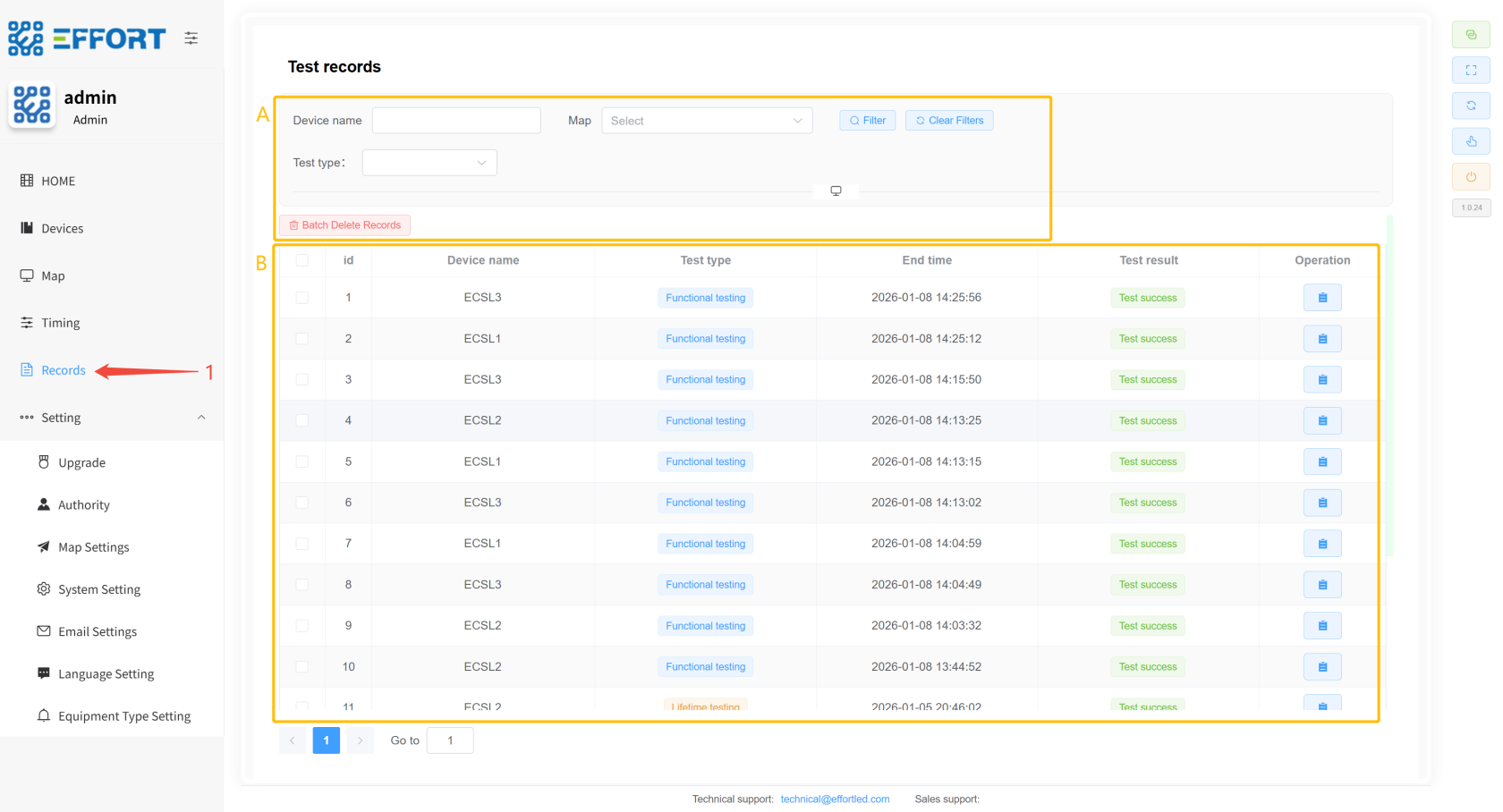

5.2.6 Records

Records：测试记录页面

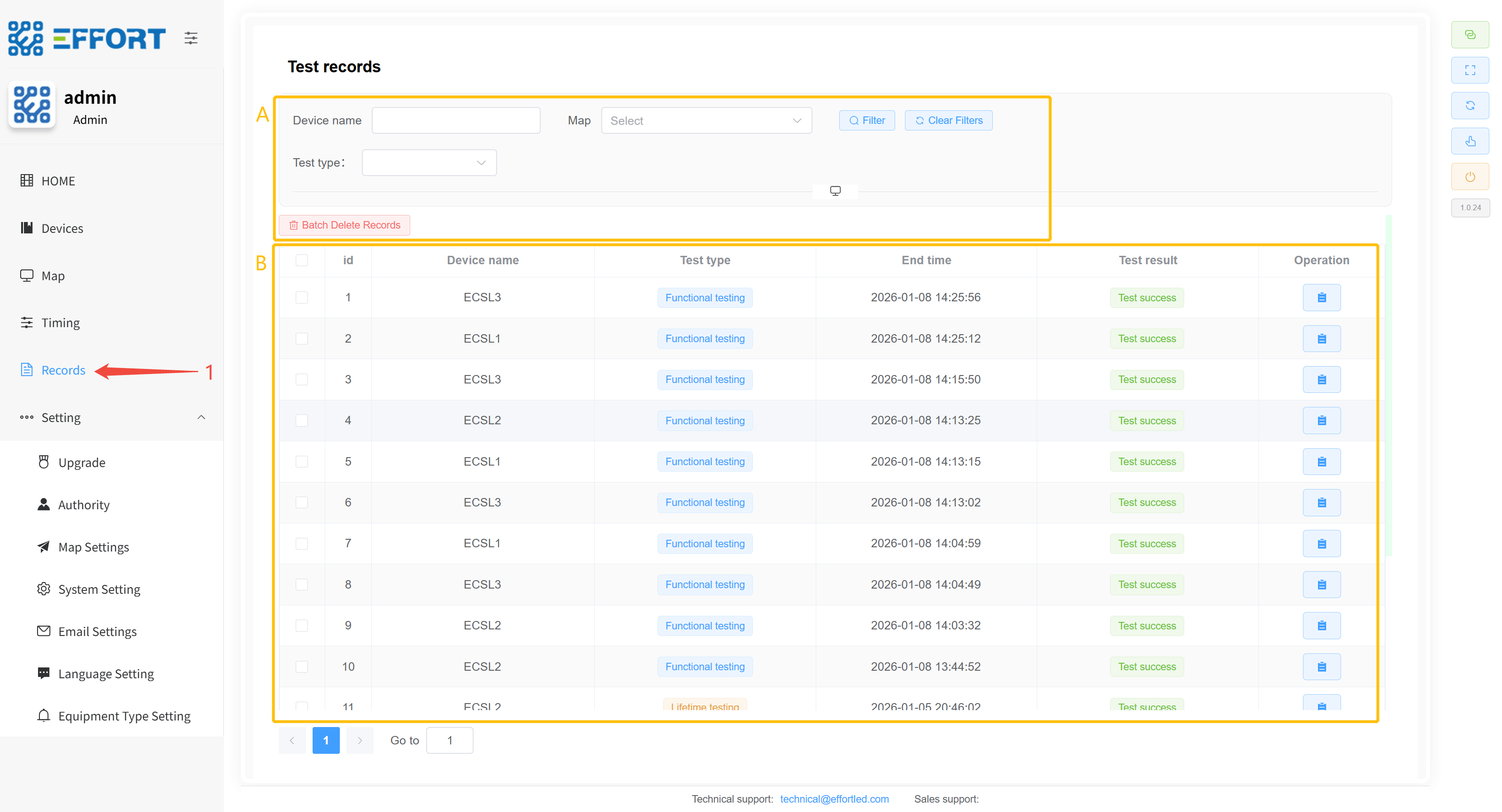

  1. 步骤 1：点击 Records

  2. 方框 A：测试记录搜索操作栏

  3. 方框 B：寿命测试记录信息表：序号、设备名、测试类型、开始时间、结束时间、测试结果


    5.2.7 System settings ⚙️

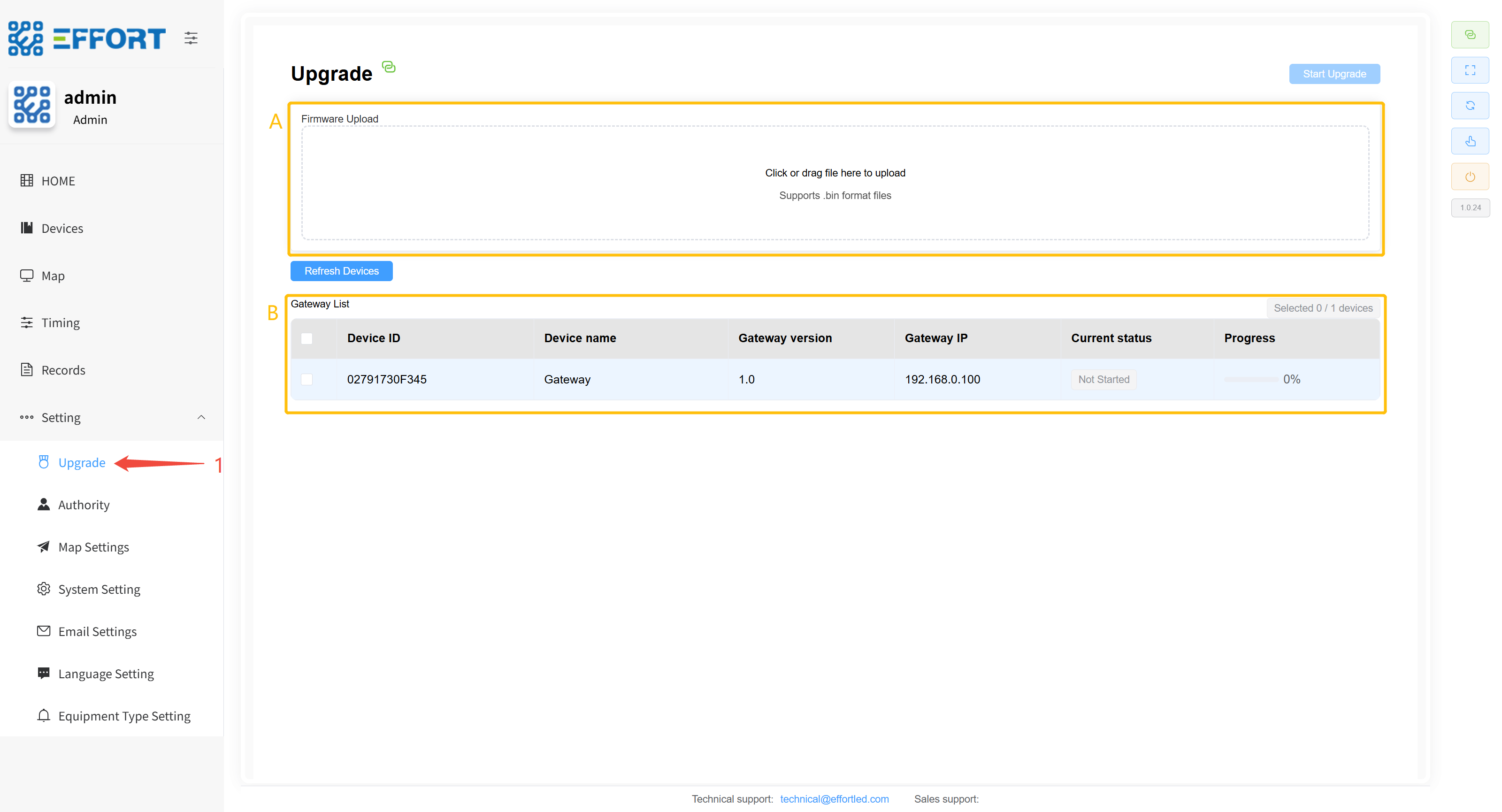

    5.2.7.1 Upgrade

    1. 步骤 1: 点击 Settings/Upgrade 进入固件升级页面
    2. 方框 A: 导入.bin 文件
    3. 方框 B:选择网关进行升级

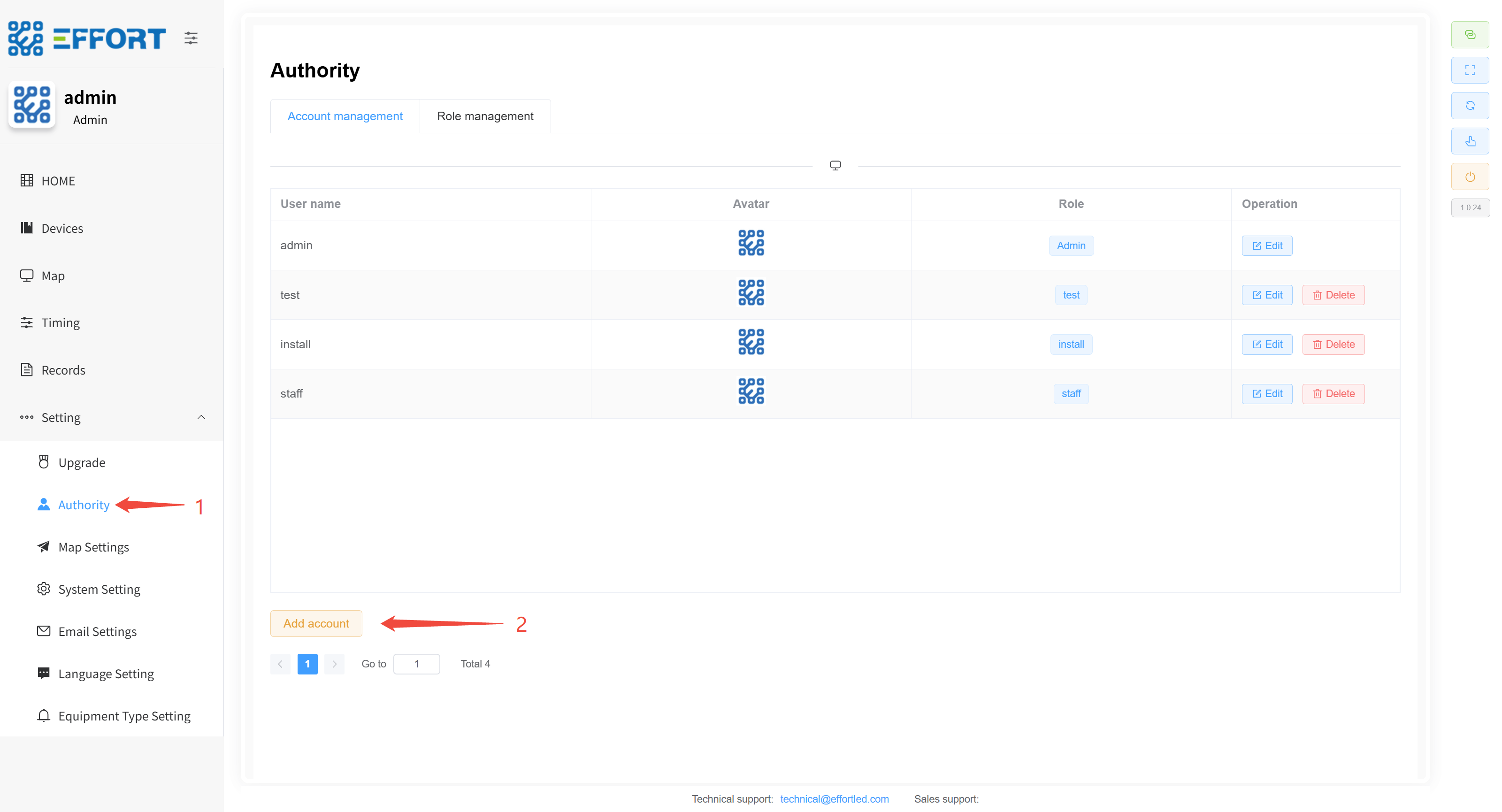

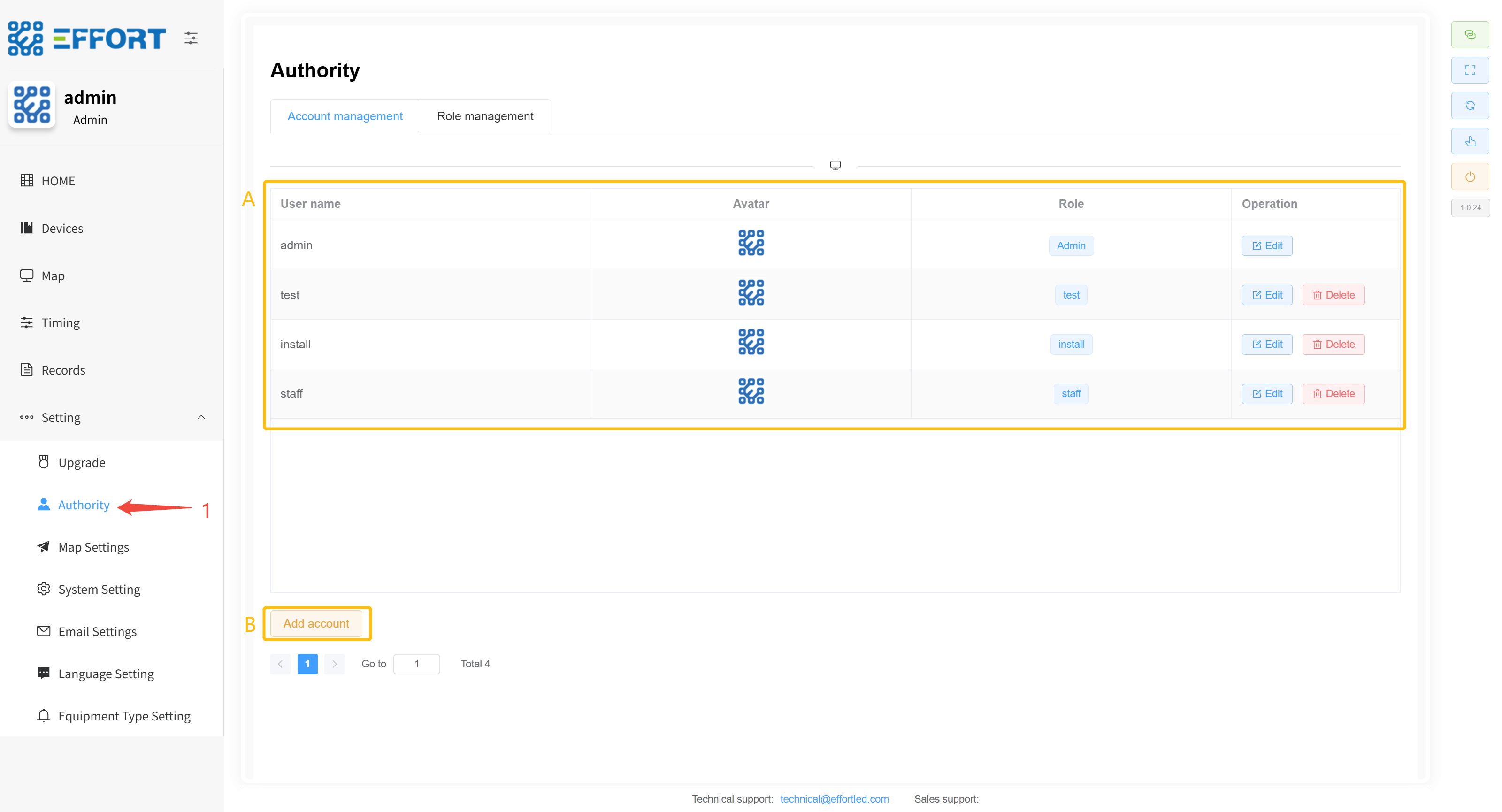

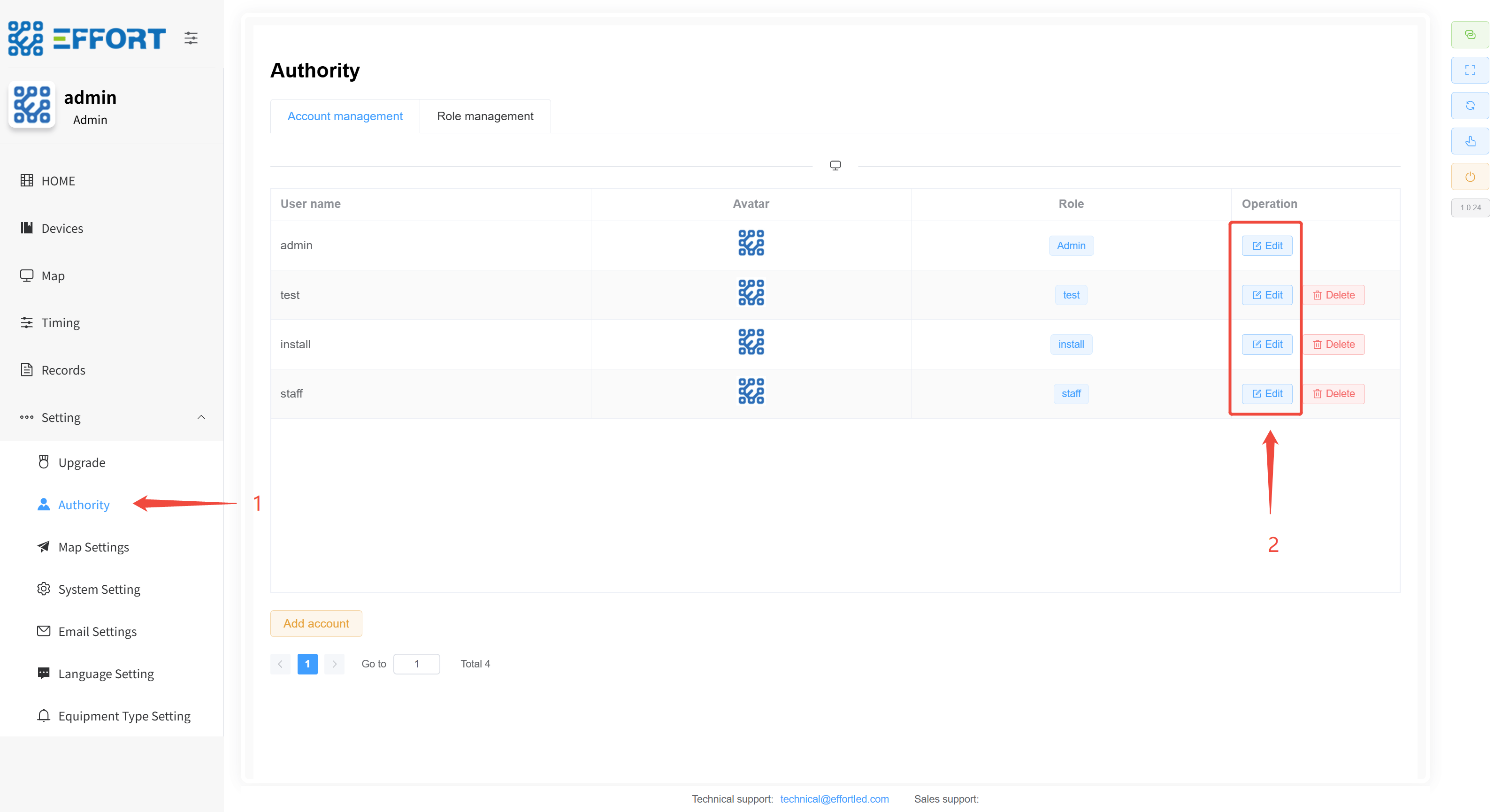

    5.2.7.2 Authority

    Authority：账号配置、权限配置、自定义语言配置页面

    • 账号配置
    1. 步骤 1：点击 Settings / Allocation / Account management，进入账号管理页面
    2. 方框 A：账号的基础信息：用户名、头像、角色权限、手机号、账号行内操作
    3. 方框 B：新增账号按钮


    • 权限配置

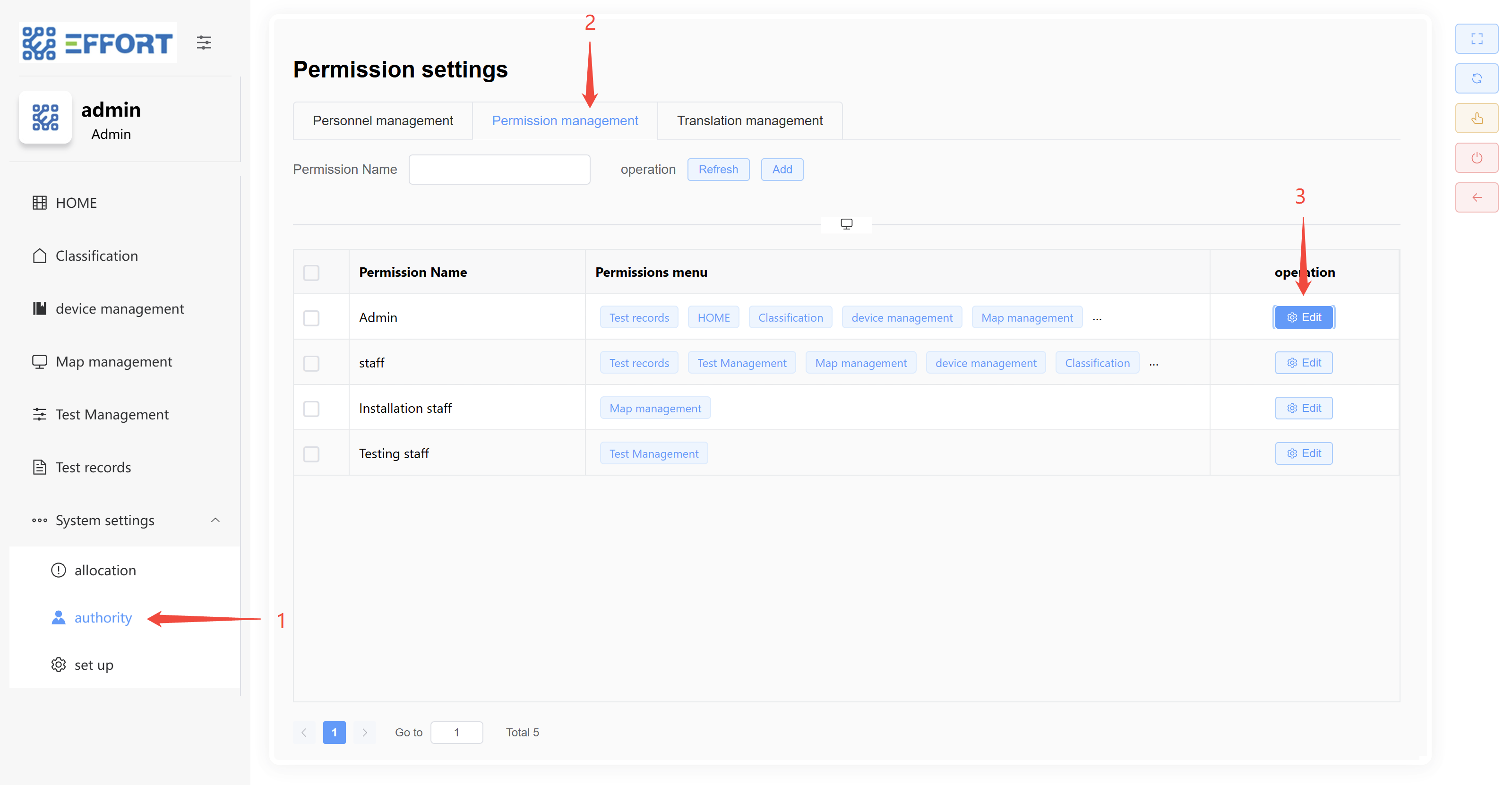

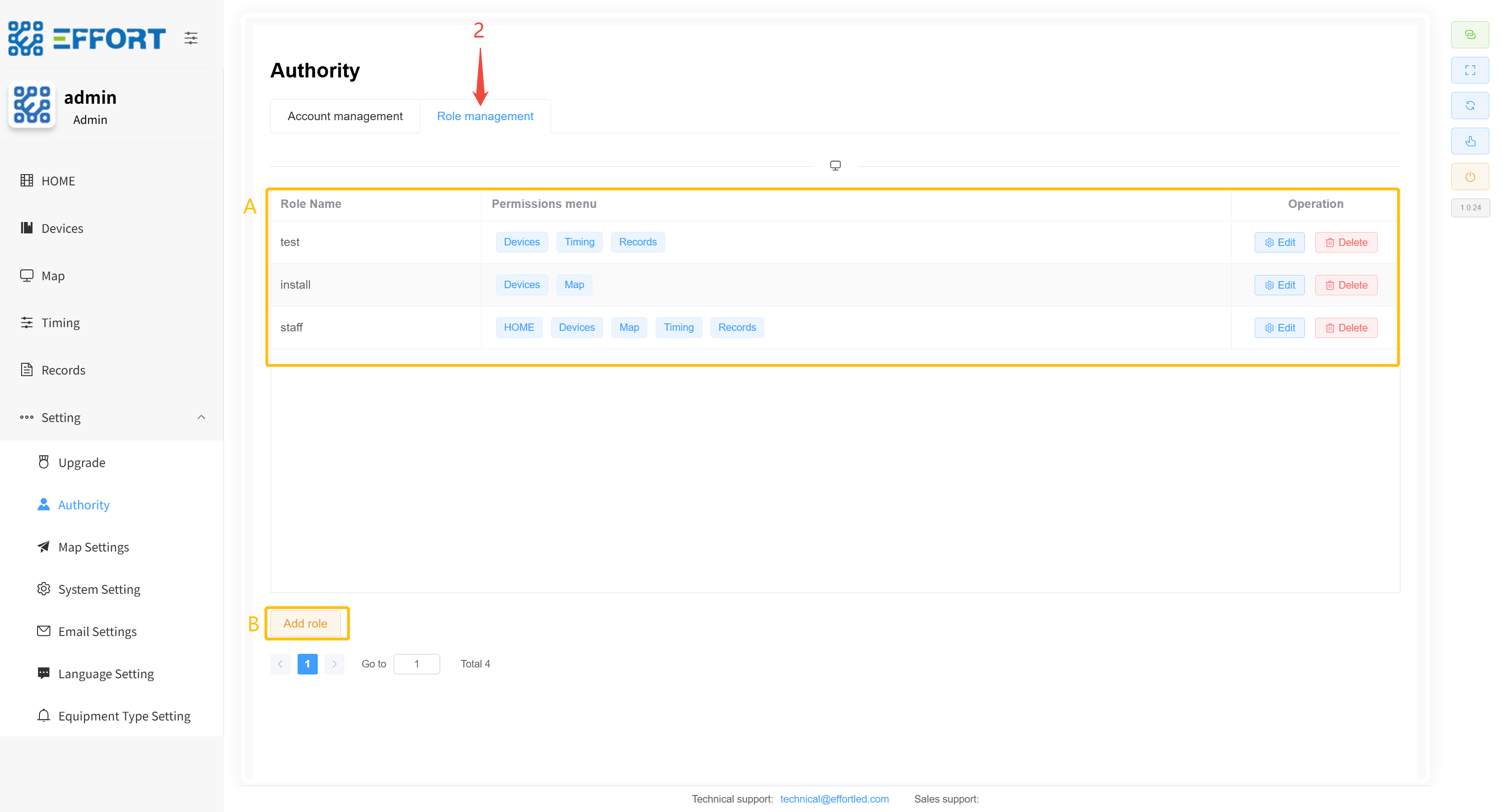

    1. 步骤 2：点击 Role management，进入权限管理页面
    2. 方框 B：权限的基础信息：权限名、权限菜单、权限行内操作
    3. 方框 A：新增权限按钮

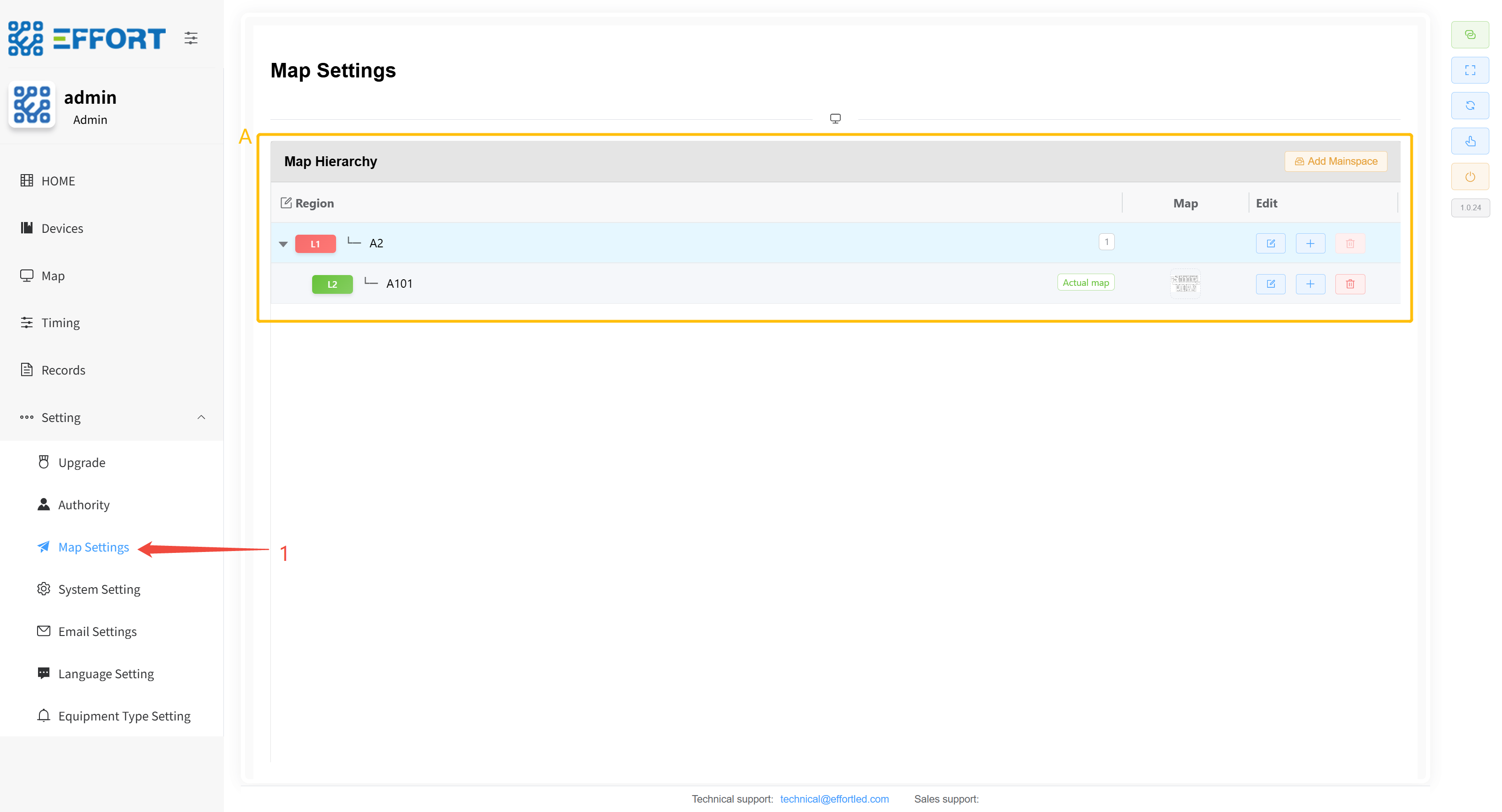

    5.2.7.3 Map Settings

      1. 步骤 1：点击 Settings / Map Settings 进入地图管理页面
      2. 方框 A：区域基础信息：区域名、区域图片、区域行内操作

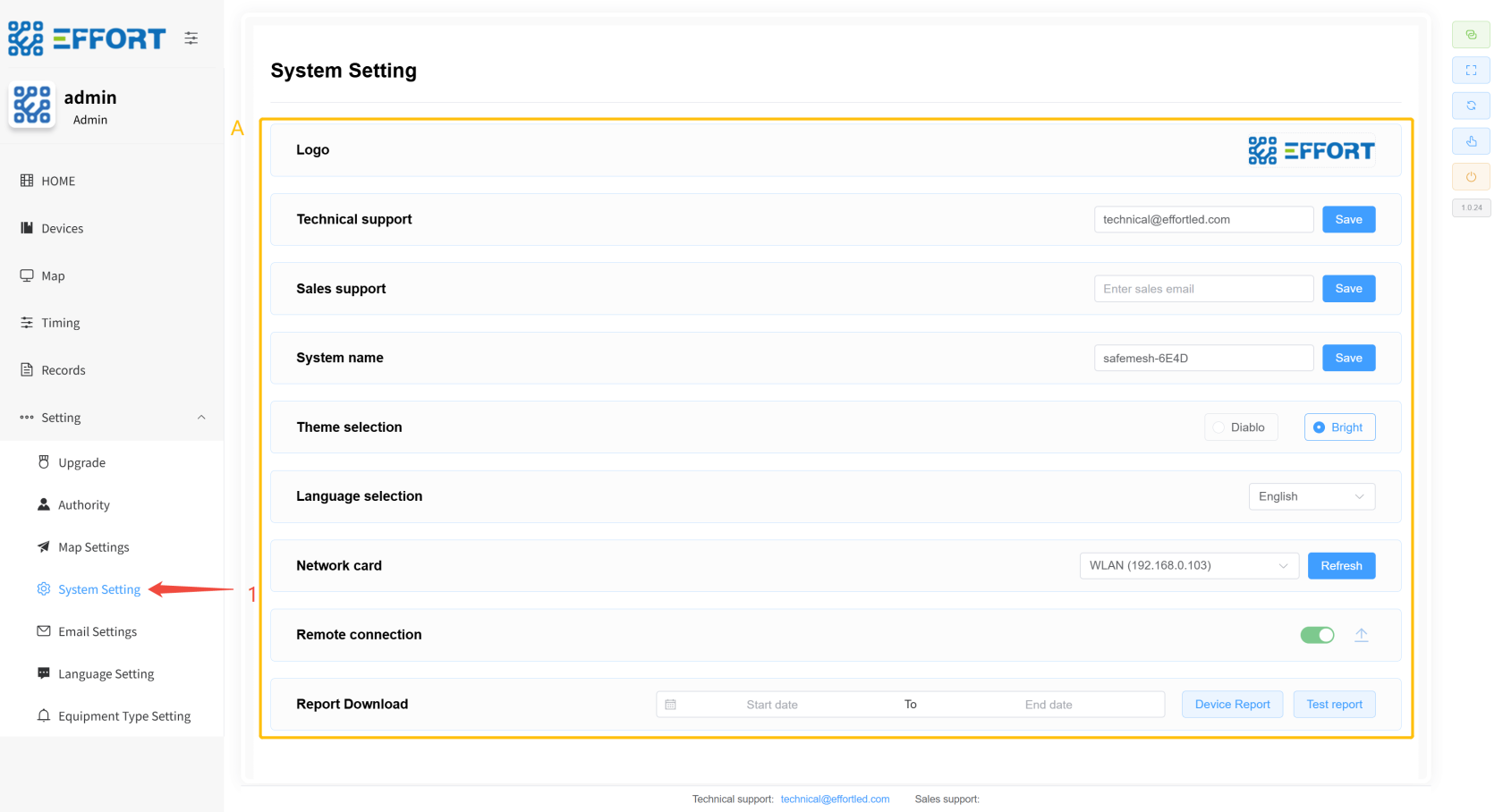

        5.2.7.4 System Setting

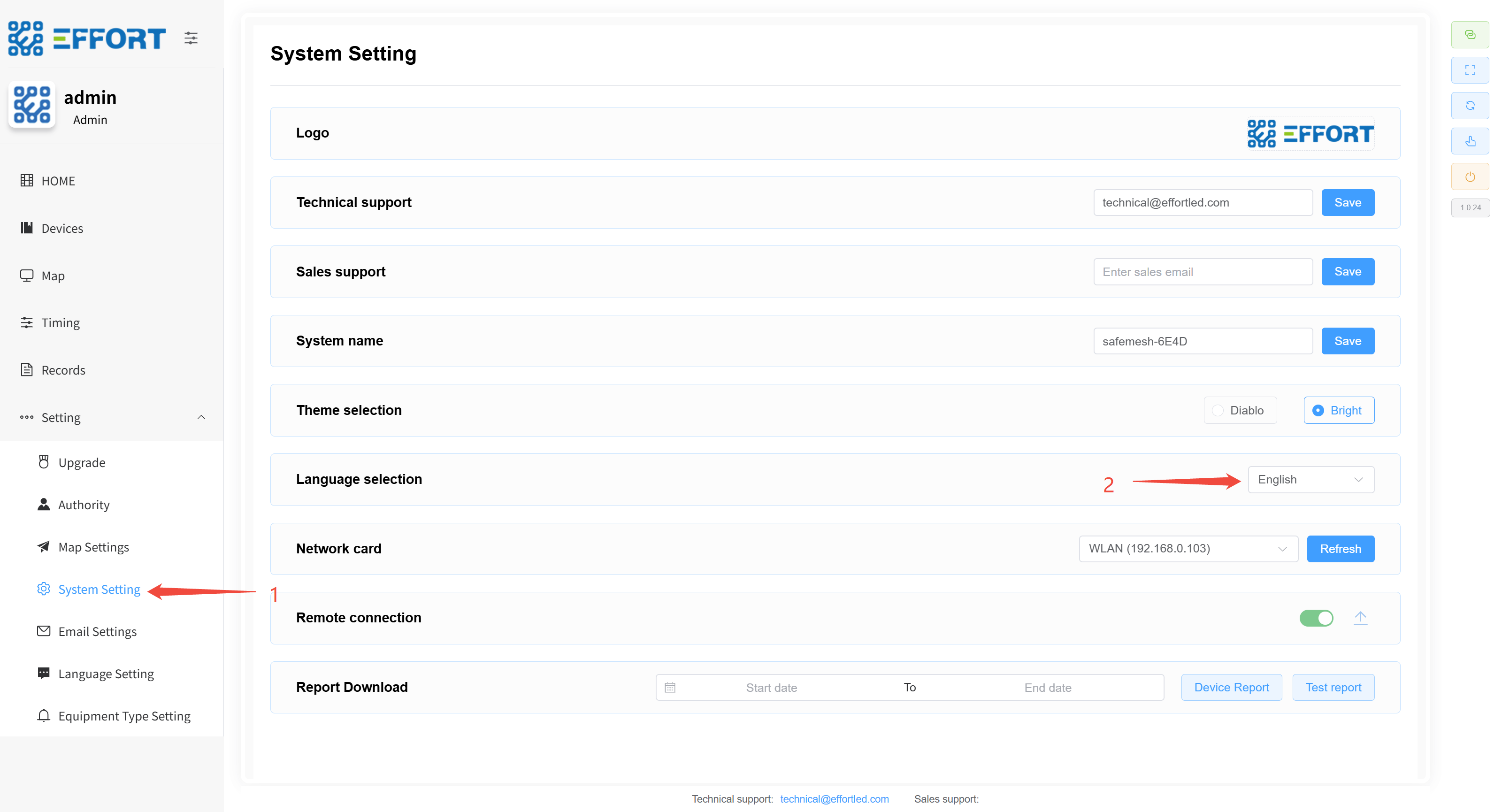

        1. 步骤 1：点击 Settings / System Setting，进入系统设置页面
        2. 方框 A：设置页面包含配置 LOGO、技术支持邮箱、销售支持邮箱、系统名称、主题、语言、网卡、远程连接、下载测试记录报告等功能


        5.2.7.5 Email Setting

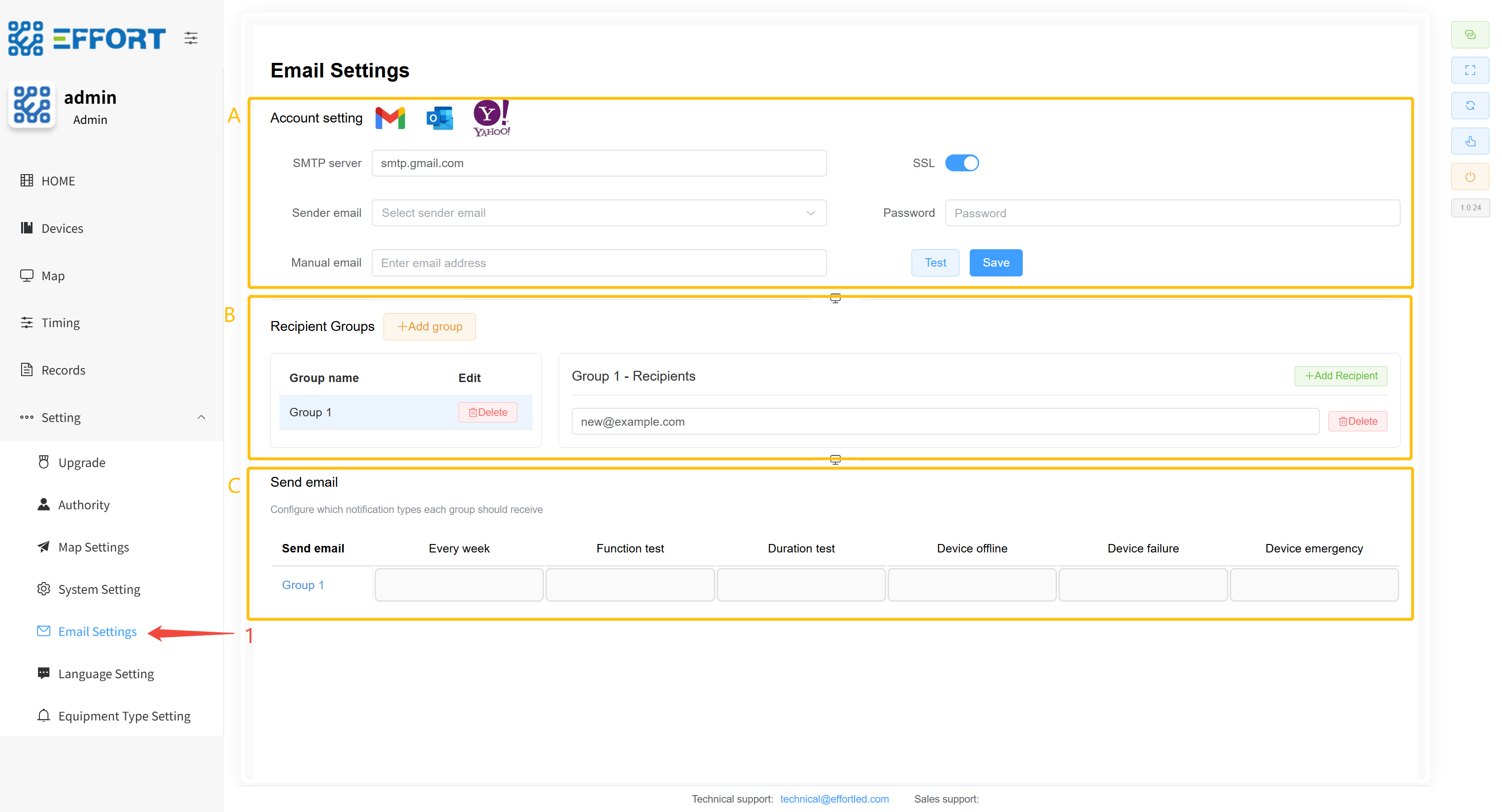

        1. 步骤 1：点击 Settings / Email Setting，进入邮箱设置页面
        2. 方框 A：配置邮件发送者，选择SMTP服务，选择SSL、输入发送者邮箱地址、输入发送者邮箱地址的应用密码
        3. 方框 B：配置邮件接收组，输入接收者的邮件地址
        4. 方框 C：配置邮件接收组需要的数据

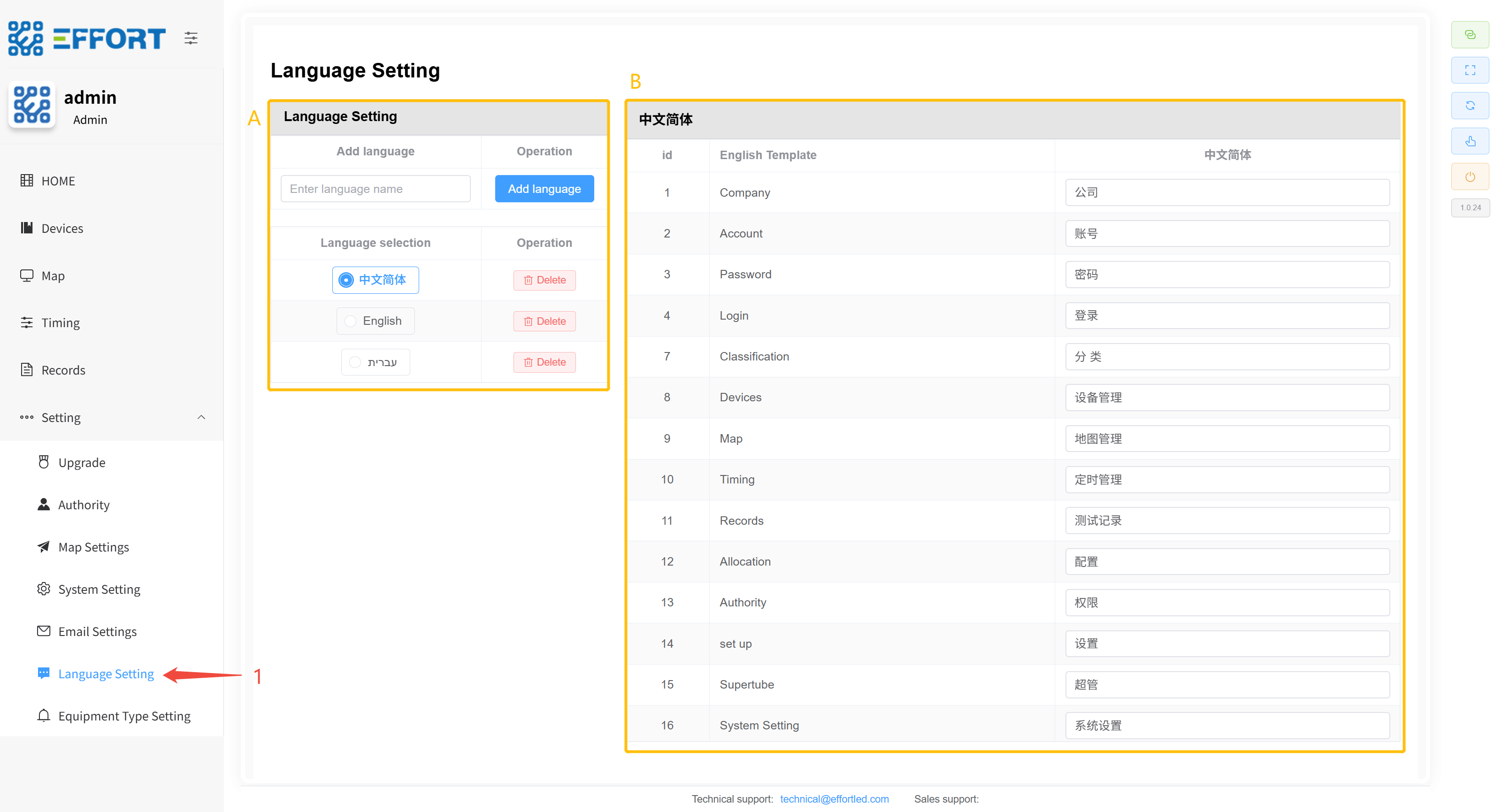

        5.2.7.6 Language Setting

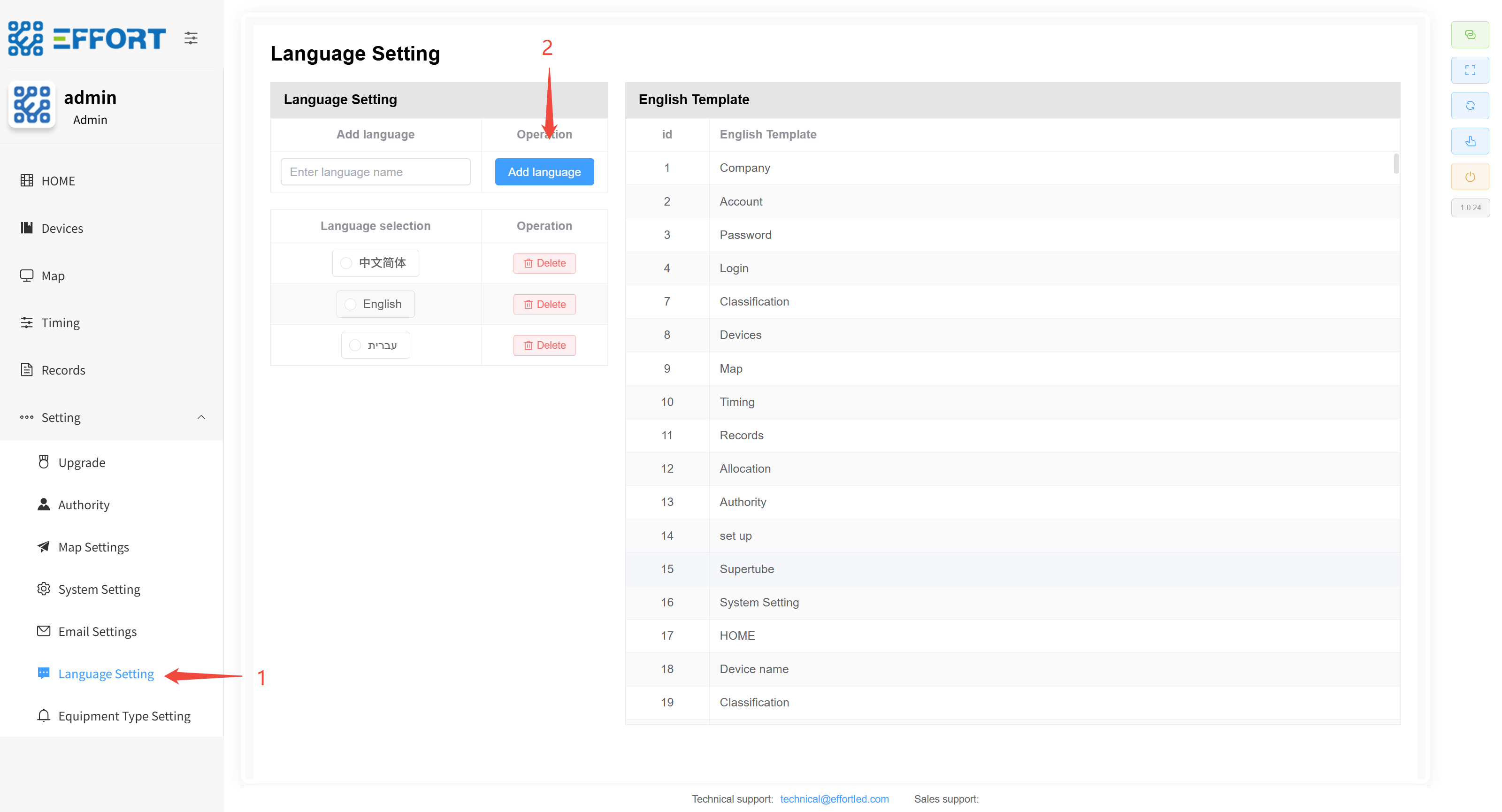

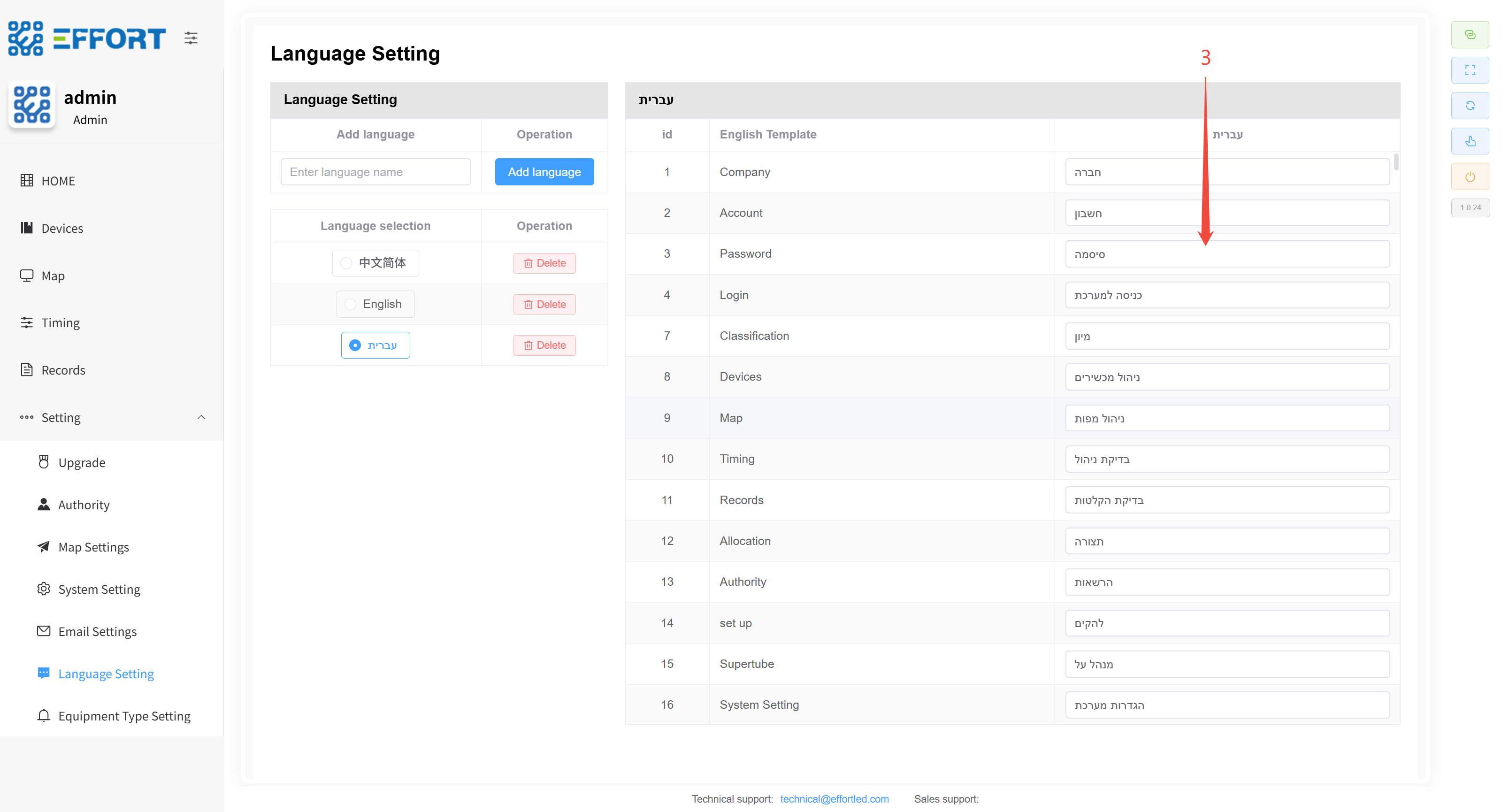

        1. 步骤 1：点击 Settings / Language Setting进入翻译管理页面
        2. 方框 A：语言管理的操作栏：语言新增按钮、语言选择、语言删除
        3. 方框 B：语言表的基础信息：序号、英文模板、左侧选择语言显示

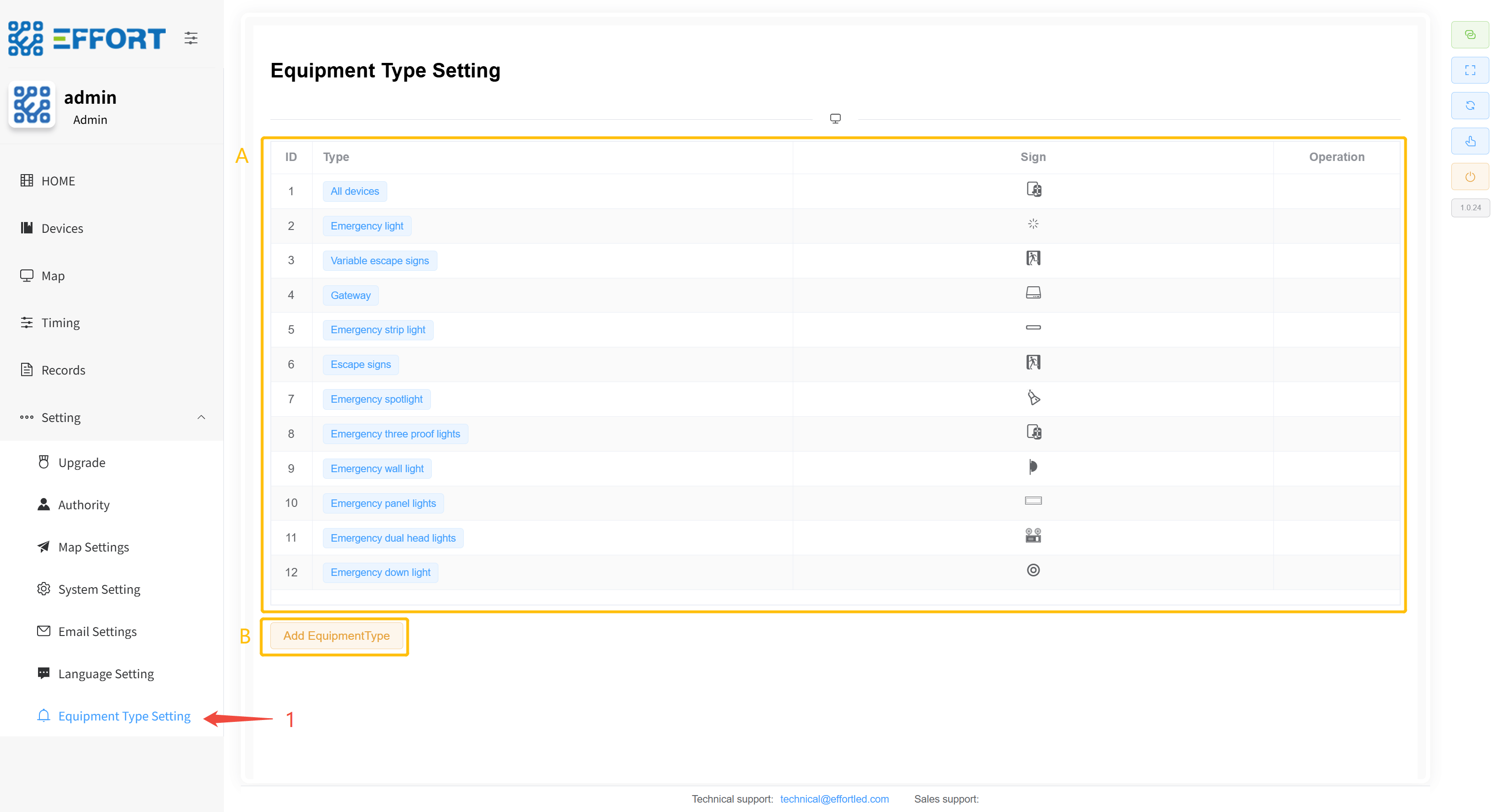

        5.2.7.7 Equipment Type Setting

        1. 步骤 1：点击 Settings /Equipment Type Management，进入设备分类管理页面
        2. 方框 A：设备分类基础信息：排序、分类名称、分类图标、分类行内操作
        3. 方框 B：新设备类型增按钮


        VI.用户管理 ⚙️

        初始账号：admin 初始密码：123456 初始角色：admin

        用户登录后只能看到自己角色的页面，如果该角色没有此页面的权限，你将不会在系统上看到这个页面。

        6.1 新增角色

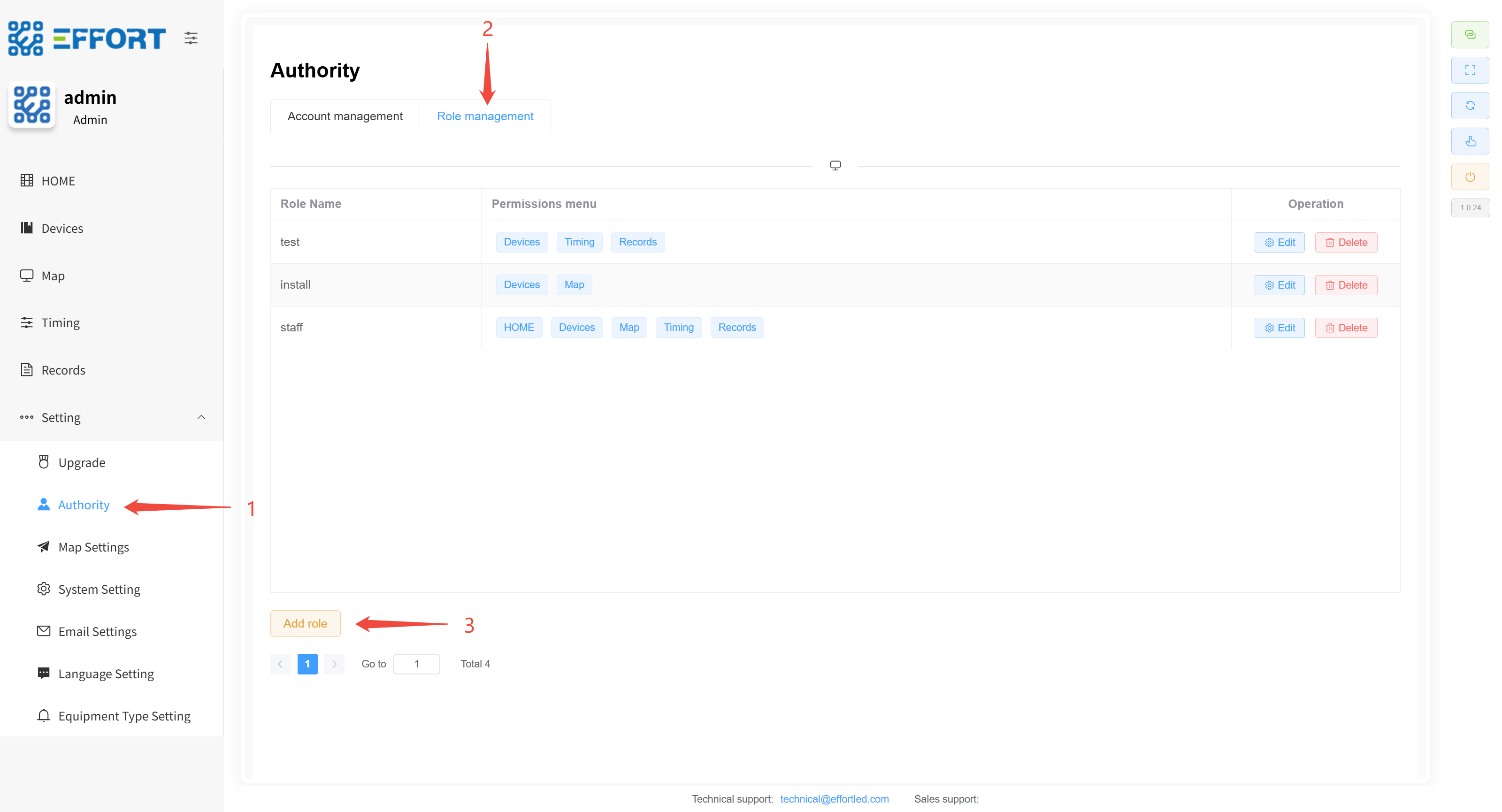

        1. 步骤 1：进入 Authority
        2. 步骤 2：进入 Role management
        3. 步骤 3：点击 Add
        4. 步骤 4：为新权限命名
        5. 步骤 5：选择具体权限
        6. 步骤 6：点击确认，新增完成


        6.2 修改角色
        1. 步骤 1：进入 Authority
        2. 步骤 2：进入 Account management
        3. 步骤 3：点击 Edit
        4. 步骤 4：修改角色名字
        5. 步骤 5：修改具体权限
        6. 步骤 6：点击确认，修改完成

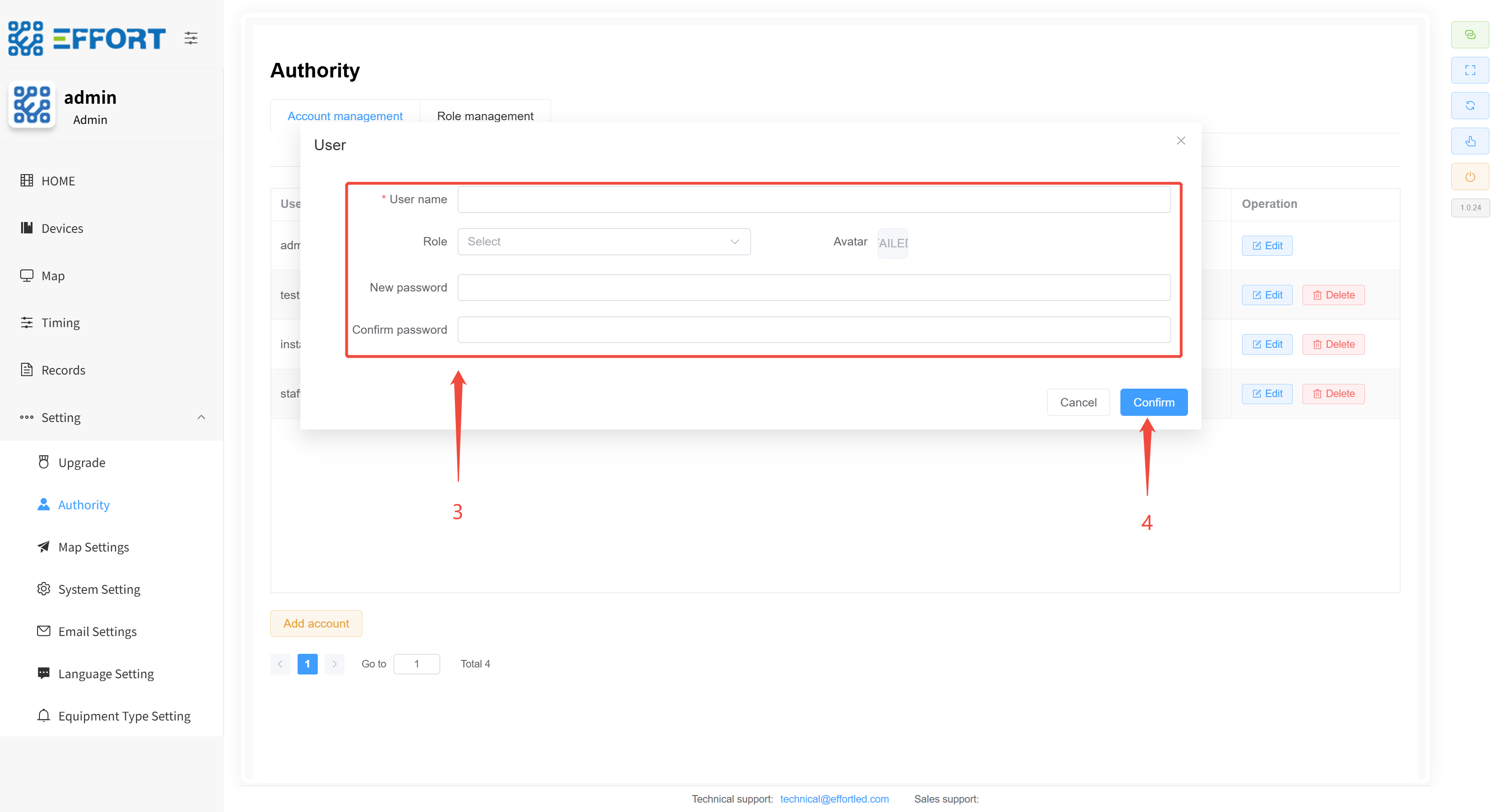

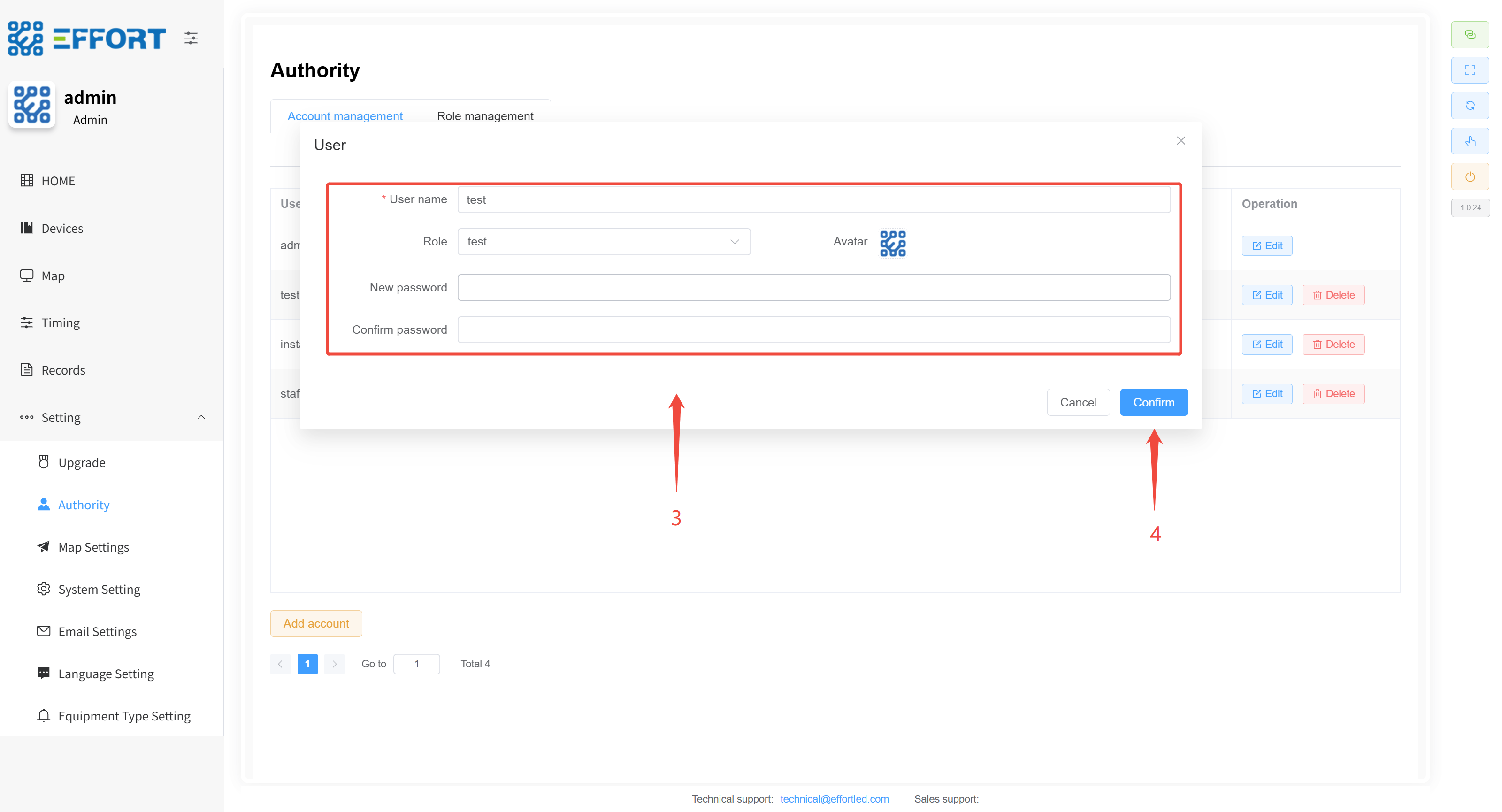

        6.3 新增用户

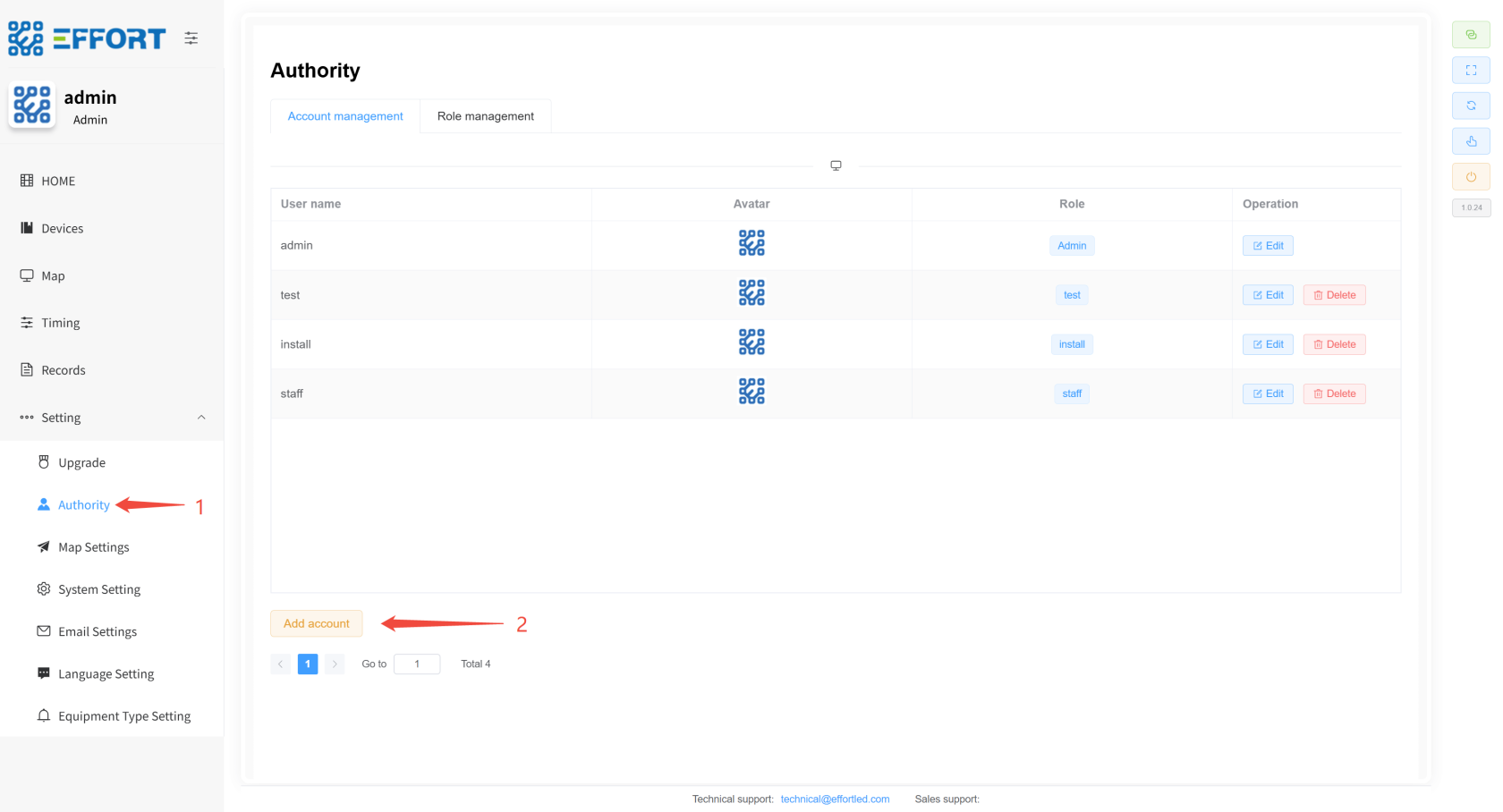

        1. 步骤 1：进入 authority
        2. 步骤 2：点击 Add
        3. 步骤 3：配置相关参数
        4. 步骤 4：点击确认，新增完成



        6.4 修改用户
        1. 步骤 1：进入 Authority
        2. 步骤 2：点击 Edit
        3. 步骤 3：修改相关参数
        4. 步骤 4：点击确认，修改完成



        VII. 工作流描述
        7.1 新增设备分类 ⚙️

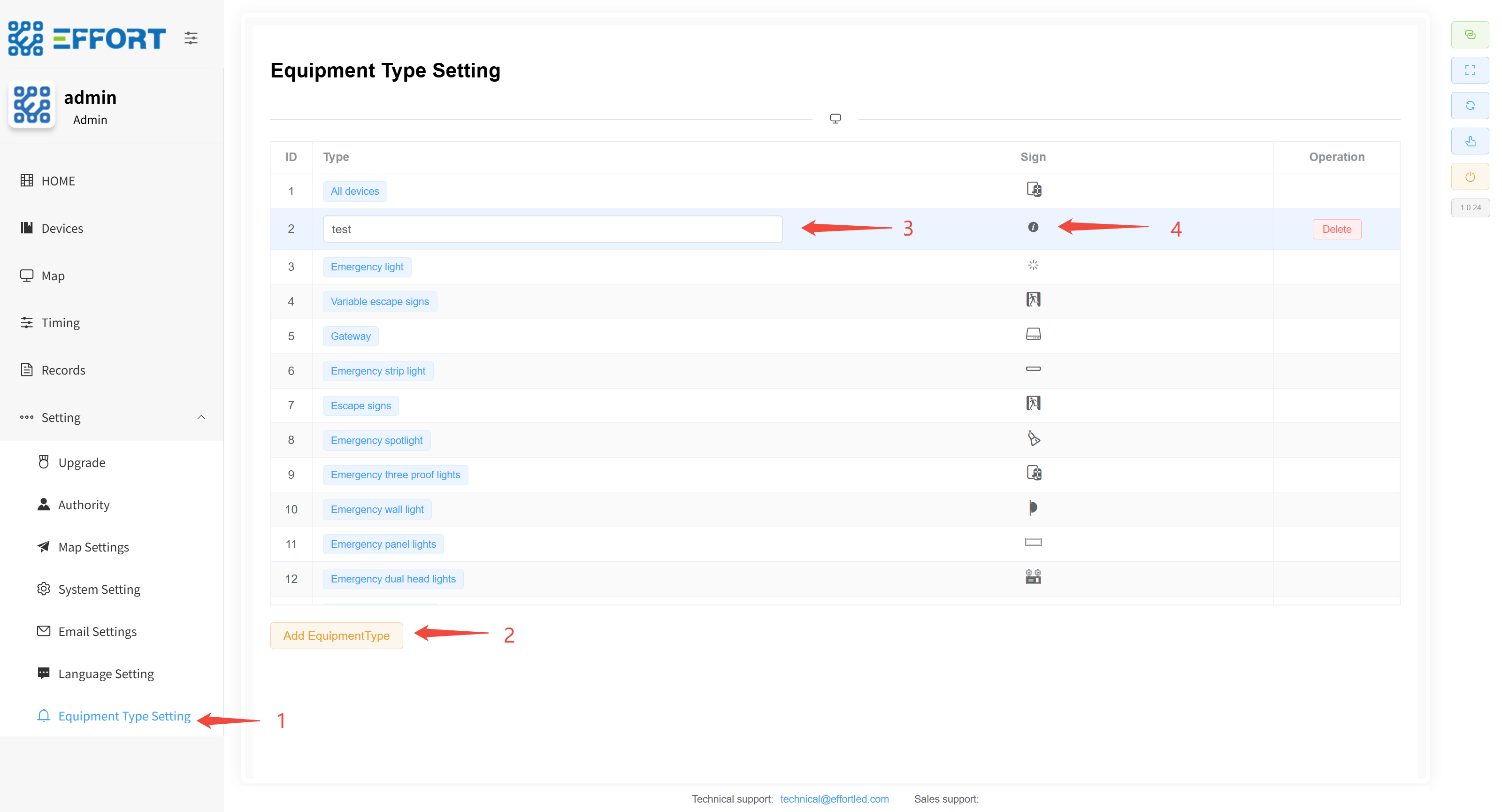

        1. 步骤 1：点击 Equipment Type Setting进入设备类型管理
        2. 步骤 2：然后点击 Add EquipmentType，添加新的设备分类
        3. 步骤 3：点击分类名，修改分类名称
        4. 步骤 4：在 Sign 区域，选择图标，配置完成


        7.2 导入地图（产品导入指引已有）⚙️

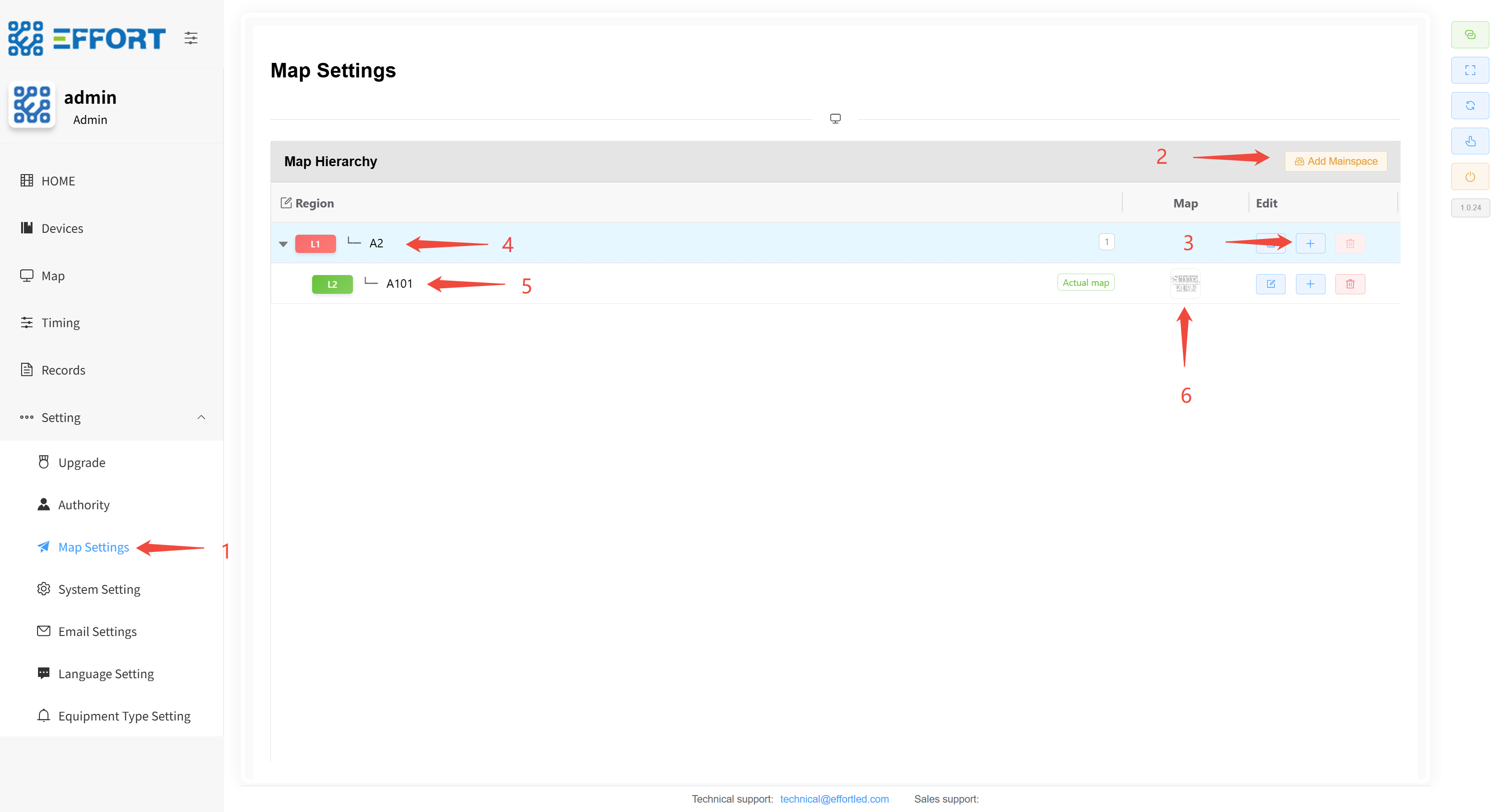

        1. 步骤 1：再点击 map Settings进入地图管理页面
        2. 步骤 2：点击 Add Mainspace，添加 一级区域
        3. 步骤 3：然后点击 "+"，添加 二级区域，可以继续向下添加......
        4. 步骤 4、5：点击区域名，修改区域名称
        5. 步骤 6：在最后一级区域，上传区域地图，配置完成


        7.3 导入网关、设备 👤
        • 网关导入步骤

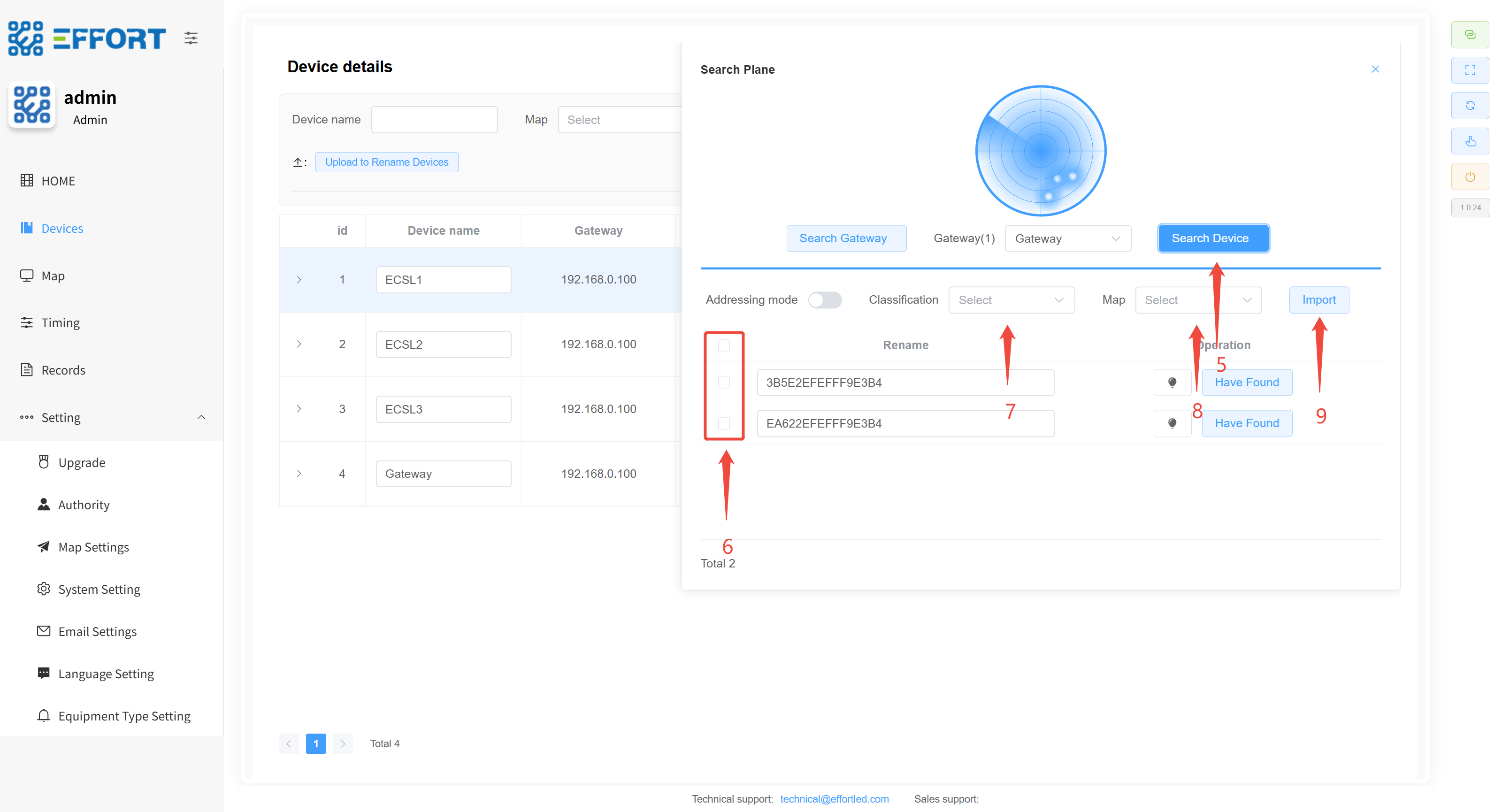

          1. 步骤 1：进入 Device
          2. 步骤 2：点击 Search Device 打开 Search Plane
          3. 步骤 3：点击 Search Gateway，等待 30 秒左右
          4. 步骤 4：点击选中搜索出来的网关



        • 设备导入步骤
          1. 步骤 1：先选中网关
          2. 步骤 2：点击 Search Device

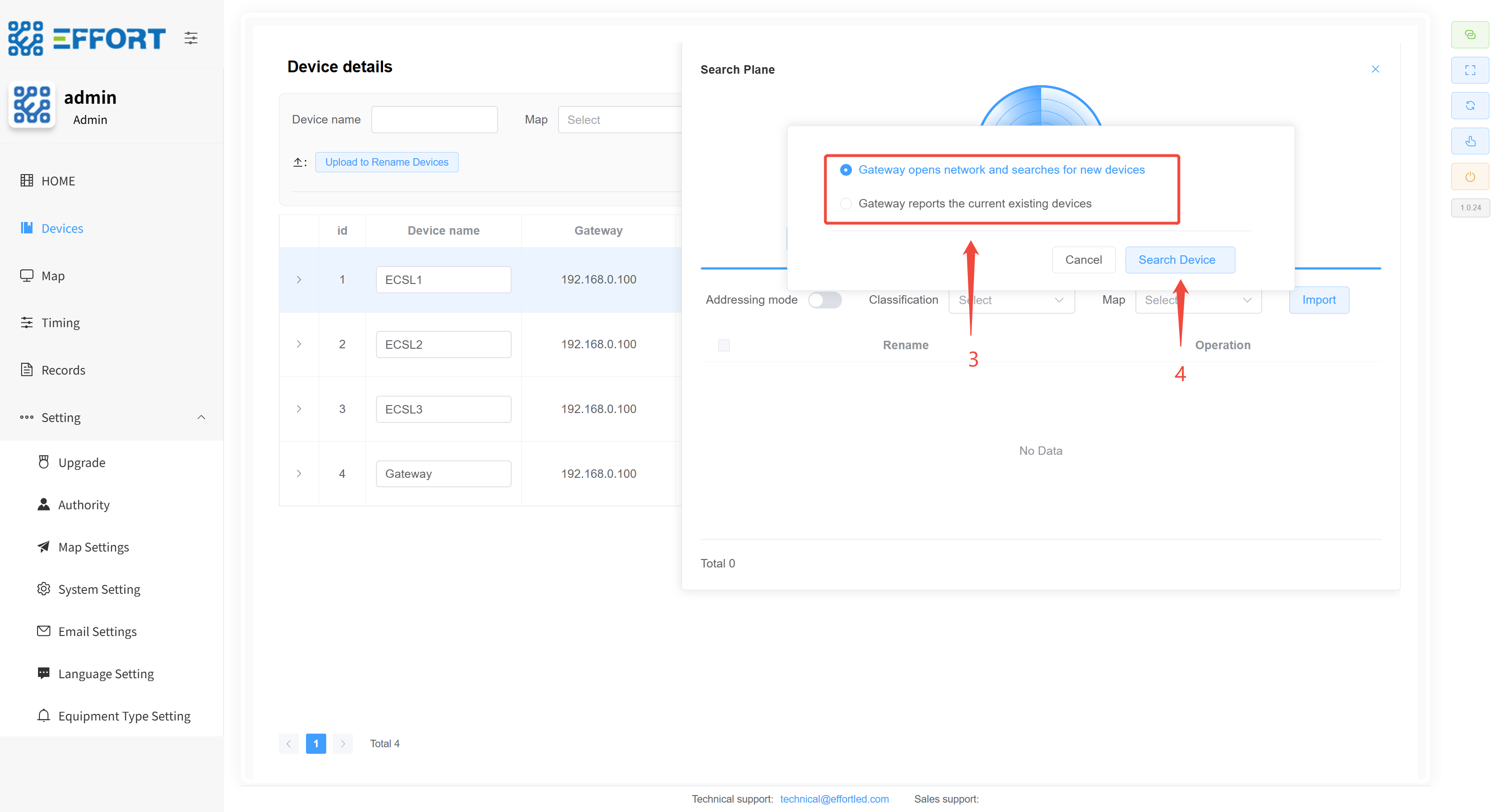

          3. 步骤 3：选择搜索模式
          4. 步骤 4：点击Search Device
          5. 步骤 5：搜索完毕后再次点击Search Device停止搜索
          6. 步骤 6：选择设备
          7. 步骤 7：选择设备分类
          8. 步骤 8：选择区域
          9. 步骤 9：点击导入

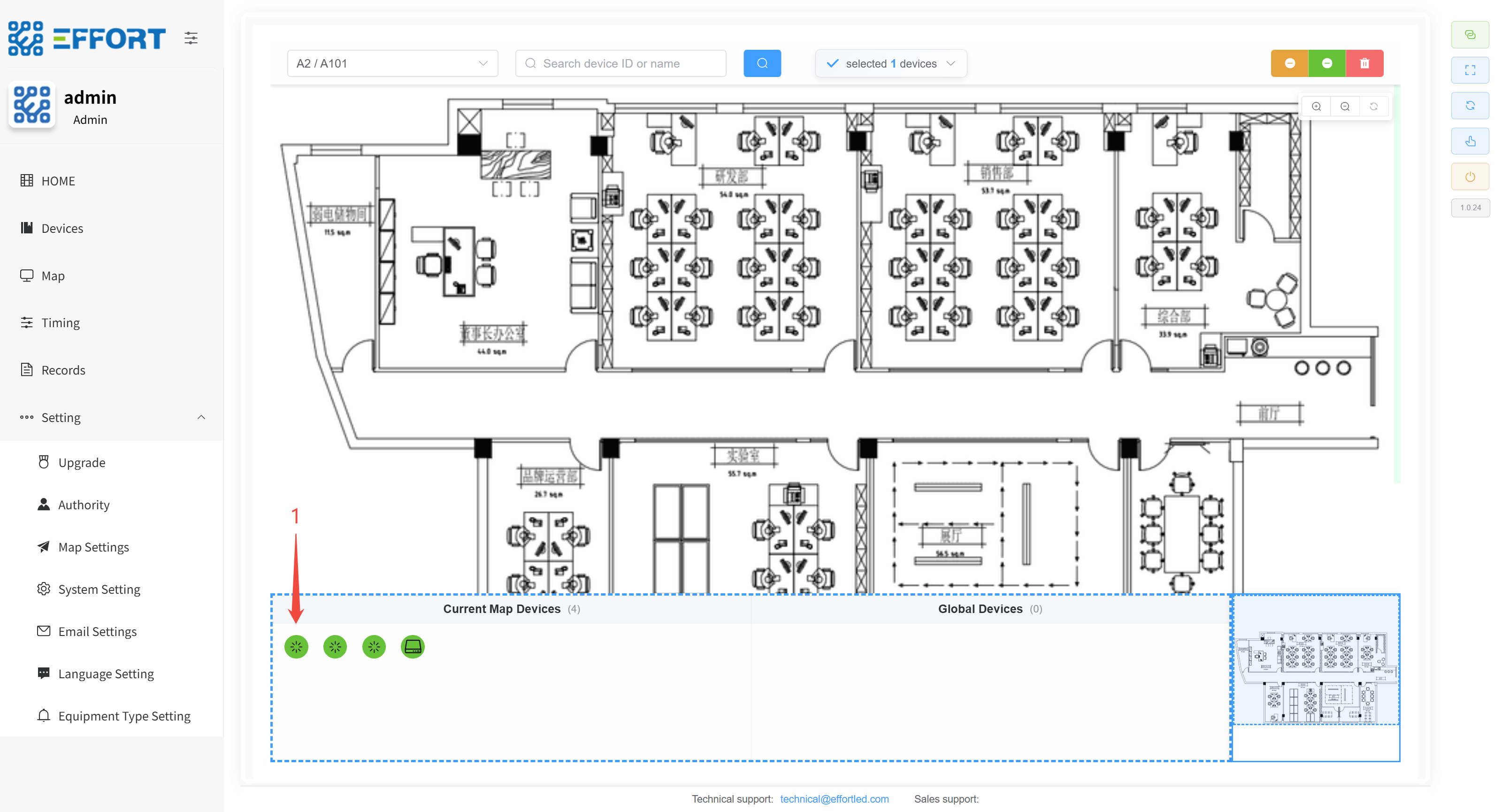

        7.4 设备放置至地图 👤

        步骤 1：左键按住设备，将其拖入地图

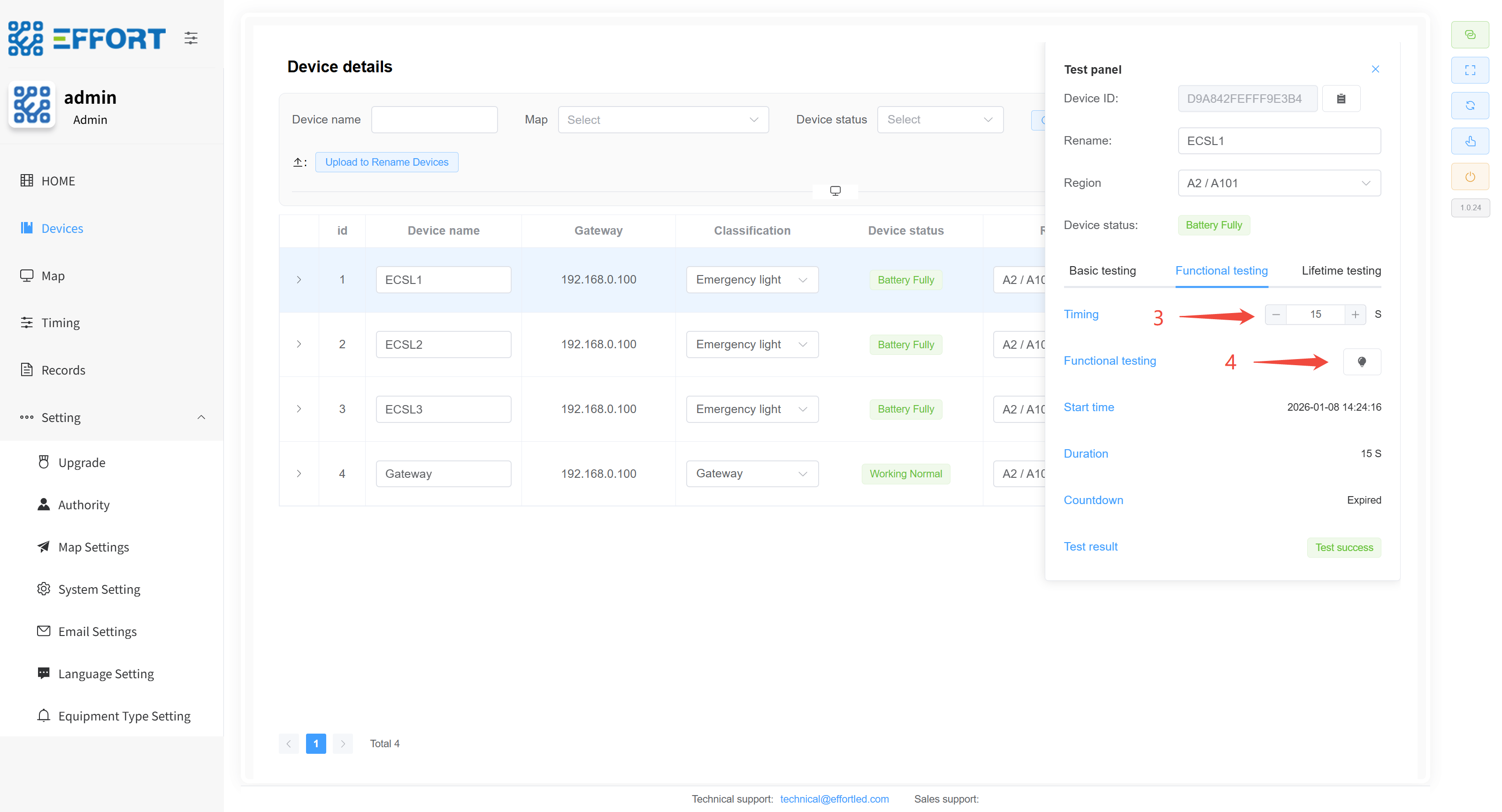

        7.5 临时功能检、寿命检 👤
        • 临时功能检步骤
          1. 步骤 1：进入 Devices
          2. 步骤 2：点击进入 Test Panel
          3. 步骤 3：配置持续时间
          4. 步骤 4：点击图标进入临时功能检

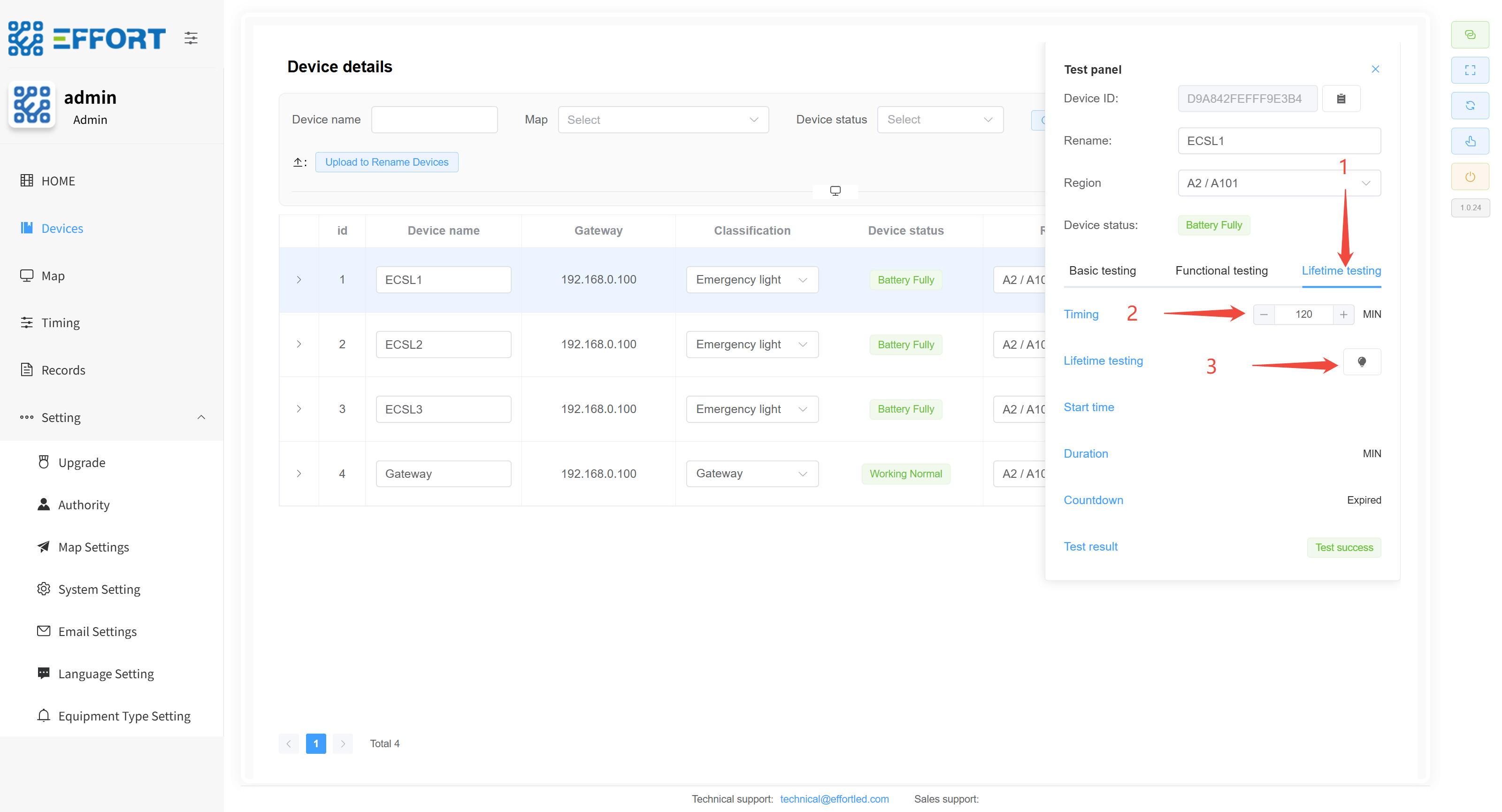

        • 临时寿命检步骤
          1. 步骤 1：进入 Lifetime testing
          2. 步骤 2：配置持续时间
          3. 步骤 3：点击图标进入临时寿命检


        7.6 定时功能检、寿命检 👤

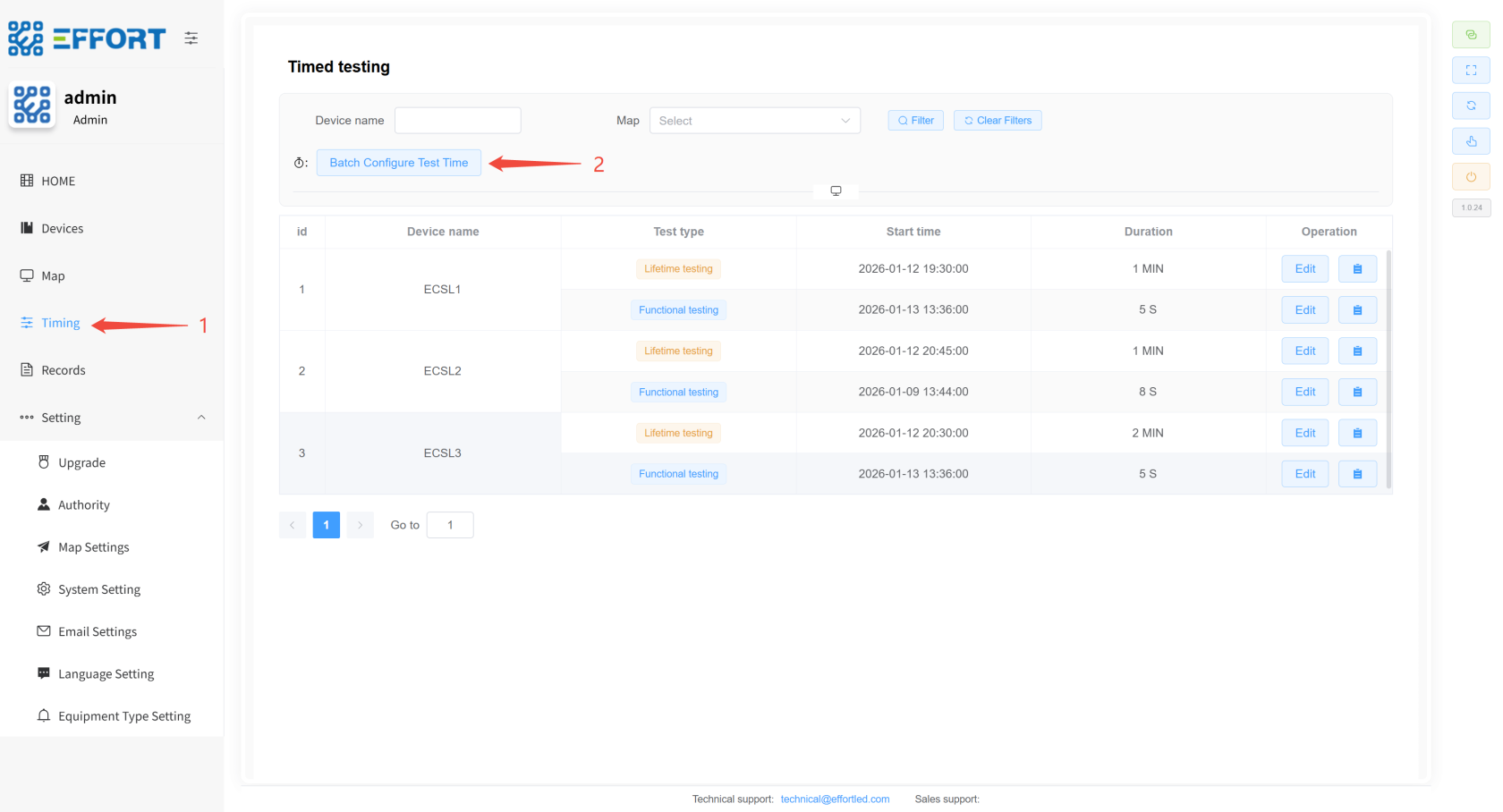

        1. 步骤 1：进入 Timing
        2. 步骤 2：点击Batch Configure Test Time按钮
        3. 步骤 3：选中需要设置定时的设备
        4. 步骤 4：配置定时相关参数
        5. 步骤 5：点击 Start setting，配置完成



        7.7 测试报告下载 ⚙️
        1. 步骤 1：进入 System Setting
        2. 步骤 2：点击选择日期
        3. 步骤 3：点击下载 device Report
        4. 步骤 4：点击下载 test Report


        7.8 切换语言 ⚙️
        1. 步骤 1：点击 System Setting ，进入系统设置页面
        2. 步骤 2：点击选择框，切换语言


        7.9 配置自定义语言 ⚙️
        1. 步骤 1：点击 Language management，进入翻译管理页面
        2. 步骤 2：点击 Add language新增一种语言模板,或者选择现有的语言模板
        3. 步骤 3：根据模板语言 English Template，修改实际显示语言

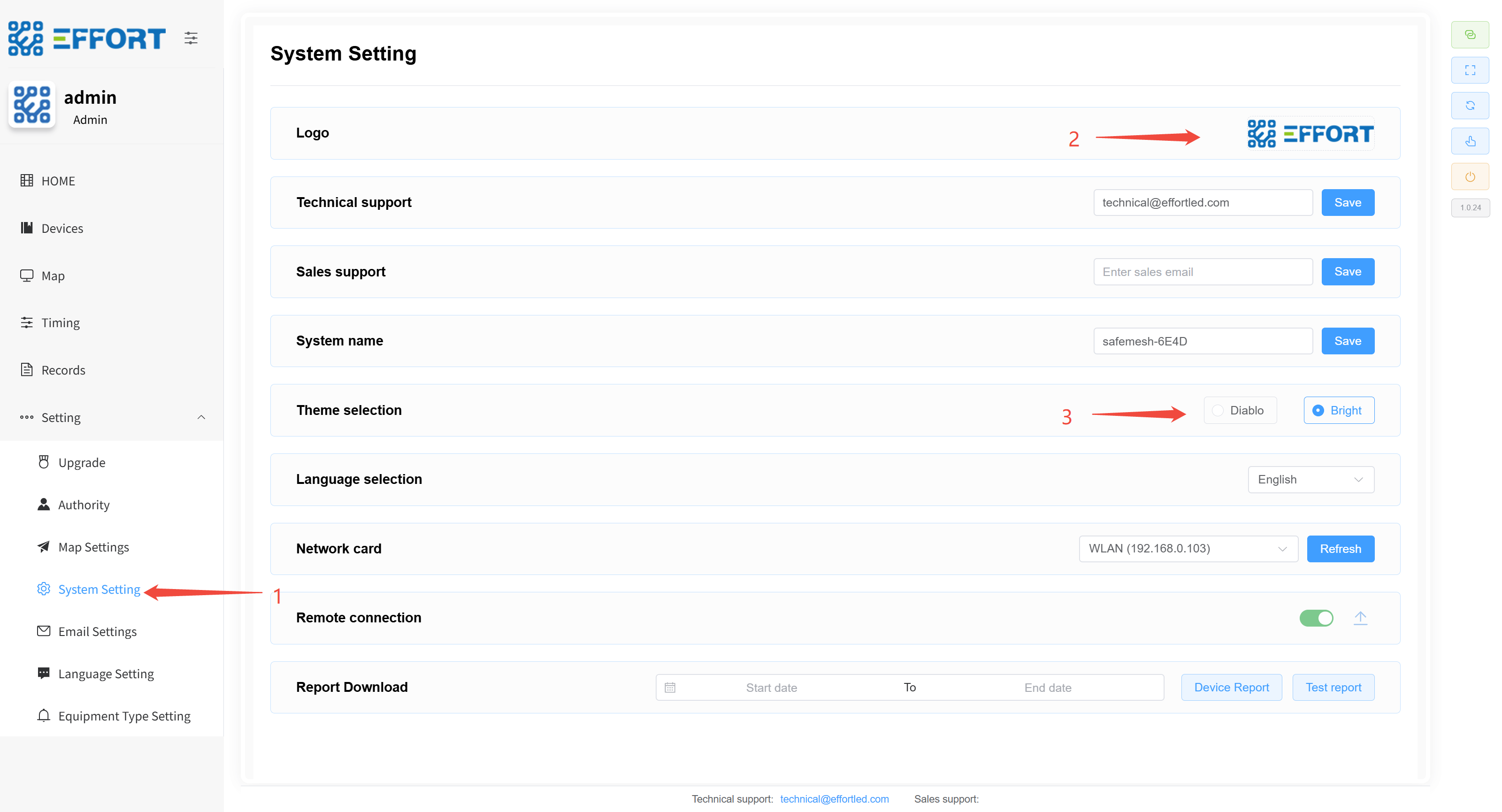

        7.10 设置 LOGO、主题 ⚙️
        1. 步骤 1：点击 System setting 进入系统设置界面
        2. 步骤 2：点击图片，上传新系统 LOGO
        3. 步骤 3：点击主题选框，切换主题

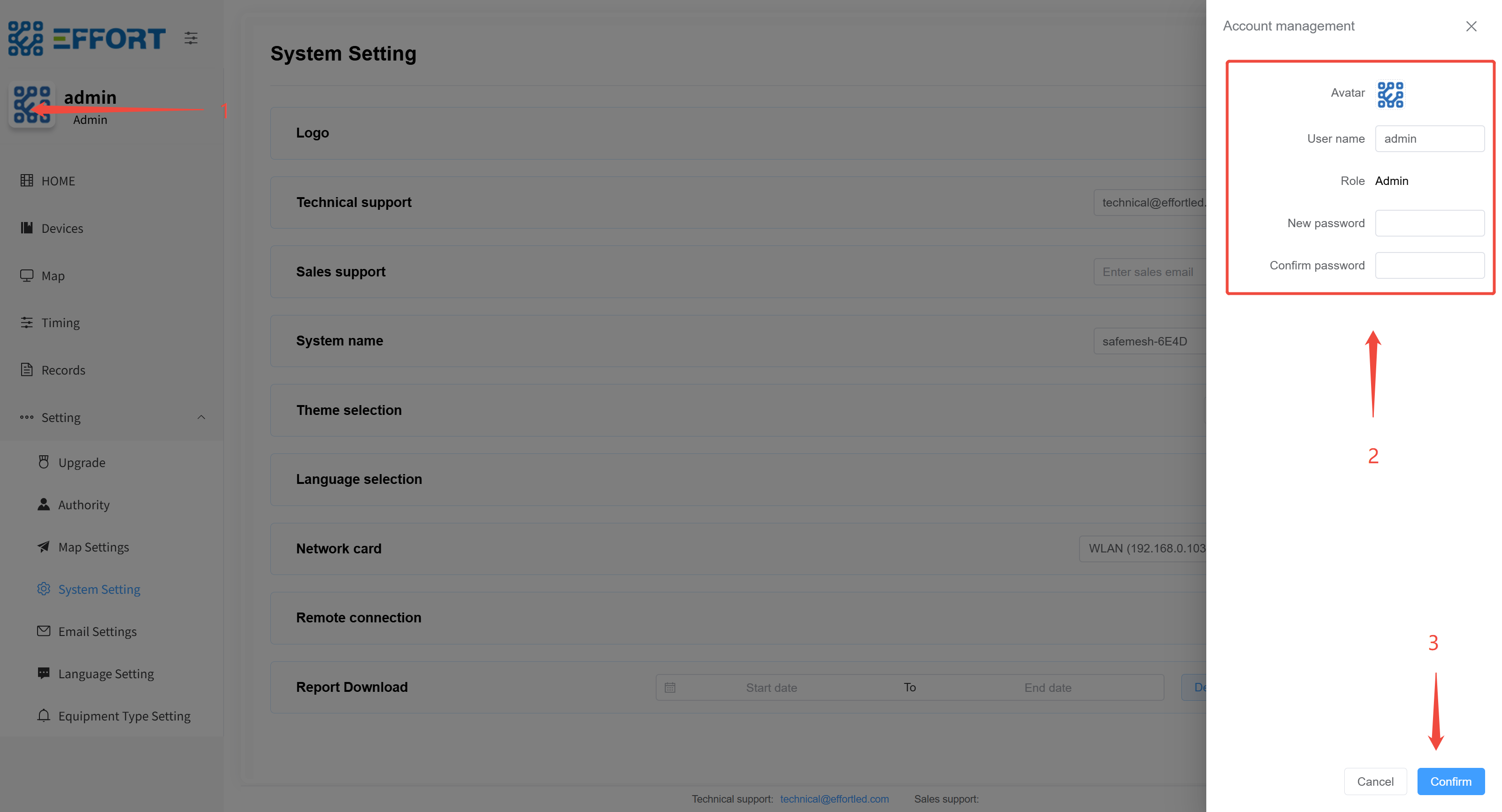

        7.11 修改个人信息 👤
        1. 步骤 1：点击个人头像
        2. 步骤 2：输入个人信息
        3. 步骤 3：点击确定，修改个人信息

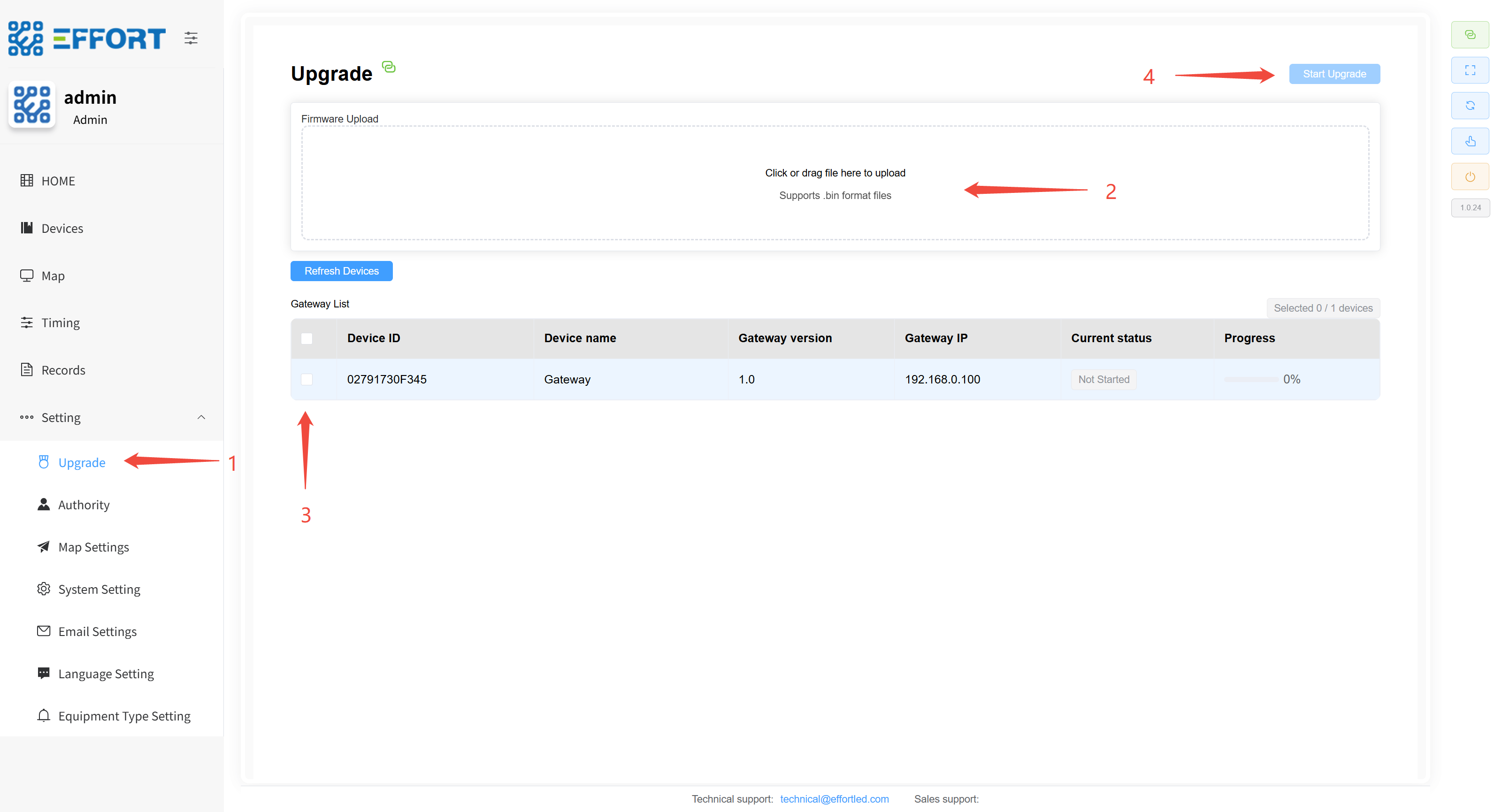

        7.12 网关固件升级 ⚙️
        1. 步骤 1：点击 Upgrade 进入固件升级页面
        2. 步骤 2：点击上传新版本的固件文件
        3. 步骤 3：选择要升级的网关
        4. 步骤 4：点击 Start Upgrade，等待升级完成


        7.13 二维码定位 👤

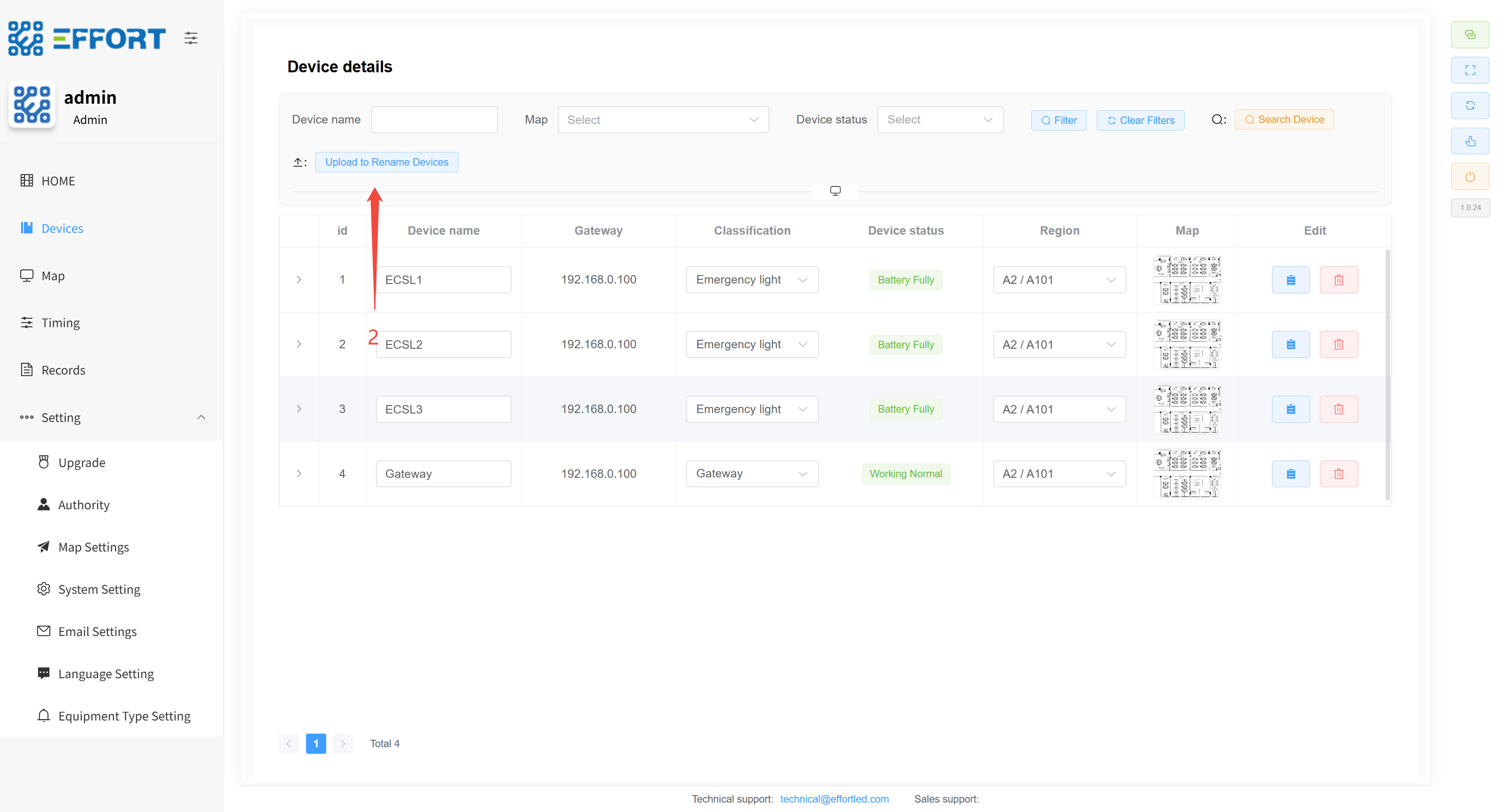

        1. 步骤 1：将表格传输到系统所在的电脑
        2. 步骤 2：进入系统 device management 页面点击 choose file 导入刚刚的表格，设备重命名完成
