硬件连接与安装手册

《硬件连接与安装手册》

封面

  • 产品/系统名称 Logo
  • 文档标题:<< 硬件连接与安装手册 >>
  • 适用产品/系统版本
  • 文档版本号 (e.g., v1.0)
  • 发布日期
  • 公司名称 & Logo

文档修订记录

版本号修订日期修订内容摘要修订人审核人
v1.0YYYY-MM-DD初始发布姓名姓名

目录

前言

文档目标

  • 提供网关和终端设备的物理安装标准
  • 指导完成设备间连接与初步测试

目标读者

  • 现场工程师

文档范围

  • 硬件安装步骤
  • 硬件连接初步测试步骤

相关文档

  • 前提文档 :《系统概览与安装入门指南》
  • 并行文档 :《软件安装与配置手册》
  • 关联文档 :《网关说明书》《终端产品说明书》

约定与符号

  • ⚠️ 高压警告
  • 🔧 需要专业工具
  • ℹ️ 提示信息

部署前准备

环境核查清单

检查项标准要求验证工具
温度范围-20℃ ~ 55℃温度计
湿度范围干燥湿度计
电源稳定性220V±10%万用表
安装空间≥60x60cm (网关)卷尺

硬件组件清单

组件类型型号数量
网关EIC-GW01-IOT/ZB若干
路由器客户自行准备1
交换机客户自行准备若干
ZigBee电源所有支持ZigBee功能的电源型号若干

工具包准备

  • 十字螺丝刀(刀头直径 4mm)

硬件安装标准

部署拓扑图

占位

端口连接规范

设备端口线缆线缆编号
服务器Server EthernetT568B <100m
网关Gateway EthernetT568B <100m
路由器LAN1T568B <100m
路由器LAN2T568B <100m
终端IOT4P-Module cable
模块IOT4P-Module cable

ℹ️ 服务器可以选择使用网线连接到网络,也可以选择使用 WIFI 连接到网络,如果选择 WIFI,则线缆 ① 无需连接

电源接线规范

设备输入参数接口线缆
网关5V-2AType-CType-C
终端220VAC⚠️Power Input Terminal BlockAC Power Cable

网关安装规范

网关数量:

  • 规范:​每个物理楼层需独立部署至少一个网关。禁止跨楼层共享网关。
  • 依据:楼板结构(厚度、钢筋含量)对无线信号(如 Zigbee)造成显著衰减,导致跨层通信出现:信号强度大幅减弱、数据传输不稳定(错误、高延迟)、甚至通信中断。

网关位置:

  • 规范:​尽量将网关安装于所属楼层的地理中心区域。
  • 依据:​Zigbee 网关信号近似球状传播。中心位置部署可最大化单层覆盖均匀性,显著减少覆盖盲区,提升网络可靠性。

网关承载量:

  • 规范:​单个网关承载设备上限为 80 台。

  • 执行要求:

    1. 若单层设备数 > 80,需增设网关。
    2. 同一楼层部署 ≥2 个网关时,必须具备楼层分区供电控制能力,确保设备能分批上电、分阶段导入系统。

网关安装方式:

  • 规范:​禁止直接放置于地面,应选择壁挂安装 🔧、桌面放置(置于离地 ≥40cm 台面)
  • 依据:​地面会产生有害信号反射,​显著降低无线有效通讯距离。

网关安装环境:

  • 规范:​严禁将网关安装于金属封闭空间或容器内。
  • 依据:金属对无线信号产生强烈屏蔽效应,​严重降低通讯距离与可靠性。

终端安装规范

终端与终端间距:

  • 规范:​ 终端设备之间的最大间距应 < 30 米。
  • 依据:​ 保证多跳网络中各节点间稳定的中继通信能力。

终端与网关间距:

  • 规范:​每个设备群组中,至少需有一个终端设备与网关间距 < 30 米。
  • 依据:​该终端将作为首跳路由节点,为同群组其他设备(可能间距 > 30 米)提供中继服务,确保所有设备能与网关通信。

终端安装环境

  • 规范:​严禁将终端设备安装于金属封闭空间或容器内。
  • 依据:​金属对无线信号产生强烈屏蔽效应,​严重降低通讯距离与可靠性。

如何让终端加入到指定网关

背景描述

在多网关部署环境中(如工业物联网场景),需严格控制终端设备(End Device)与指定网关(Coordinator)的绑定关系。若全部设备同时上电,终端可能因以下原因加入非目标网关:

  • RSSI 优先原则​:终端默认接入信号最强的网关
  • 信标帧竞争​:网关广播的信标帧(Beacon)在信道中冲突

技术方案

通过物理隔离实现定向绑定:

  1. 分批次上电控制
  2. 仅给批次 1 目标网关及其关联终端上电
  3. 目标网关开放网络将关联终端搜索入网
  4. 目标网关关闭网络
  5. 对批次 2 目标网关及其关联终端重复操作
  6. 循环操作直至整个系统入网完毕

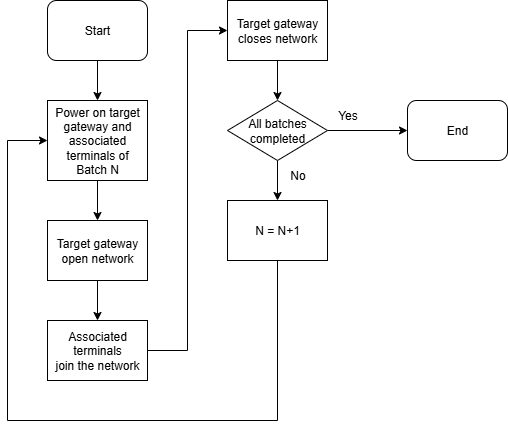

流程图描述

上电与测试流程

电源启动序列

  1. 路由器及交换器设备上电
  2. 网关 1 下的终端设备上电
  3. 等待 10 秒
  4. 网关 1 上电
  5. 服务器开机

状态指示灯诊断

设备指示灯状态设备状态
网关绿色常亮与服务器建立通讯
网关红色常亮未与服务器建立通讯
网关红色闪烁电池故障
终端绿色闪烁终端未组网
终端绿色常亮终端已组网

连通性测试

网络连通性

  • 测试方法:网关首次上电后,观察网关指示灯状态,如为绿色常亮,则说明网关已与服务器建立通讯,工作正常。如为红色常亮,则说明网关未与服务器就建立通讯,工作异常。

  • 测试步骤

    1. 观察网关指示灯状态
    2. 如为绿色常亮,则说明工作正常,如为红色常亮,检查接线与服务器是否正常启动服务

终端工作是否正常?

  • 测试方法:终端首次上电后,观察终端指示灯状态,如为绿色闪烁,则说明终端处于未入网状态,工作正常。如为绿色常亮,则说明终端已入网或者模块未插入,工作异常

  • 测试步骤:

    1. 观察终端指示灯状态。
    2. 如为绿色闪烁,则说明工作正常。如为绿色常亮,检查模块是否接入终端,如果模块已确认接入,则可以通过长按 10 秒测试按钮或者 20 秒内连续切换 3 次市电关-开的方式来复位终端,复位后再次观察终端指示灯状态。

ZigBee 网络连通性

  • 测试方法:网关、终端均已上电且工作正常后,通过按键打开网关入网模式,同时观察终端指示灯状态,如果从绿色闪烁转变成绿色常亮,则说明终端入网成功,工作正常。如果终端一直维持绿色闪烁,工作异常。

  • 测试步骤:

    1. 通过按键打开网关入网模式。
    2. 观察终端指示灯状态。
    3. 如果从绿色闪烁转变成绿色常亮,则说明入网成功。如果一直维持绿色闪烁,始终无法入网,应检查终端安装规范,距离是否满足要求。

重复以上操作

在 5.1 中提到,一次只上电网关 1 下的终端设备以及网关 1,并进行搜索、连通性测试,测试完成后,继续重复操作,将网关 2 下的终端设备以及网关 2 上电,并进行搜索、连通性测试,如此循环直至所有设备测试完成。

技术支持与资源 (SafeMesh 无内容,为后续准备)

获取帮助:

  • 技术支持门户网站 URL
  • 支持邮箱地址
  • 支持电话/热线号码
  • 工作时间
  • 在线社区/论坛链接

快速链接:

  • 提供在线文档库网址 (如果文档在线)。
  • 列出所有核心文档的直接下载链接或查找位置(如产品资料下载页面)。 (此处必须包含之前提到的所有文档名称链接!)

附录

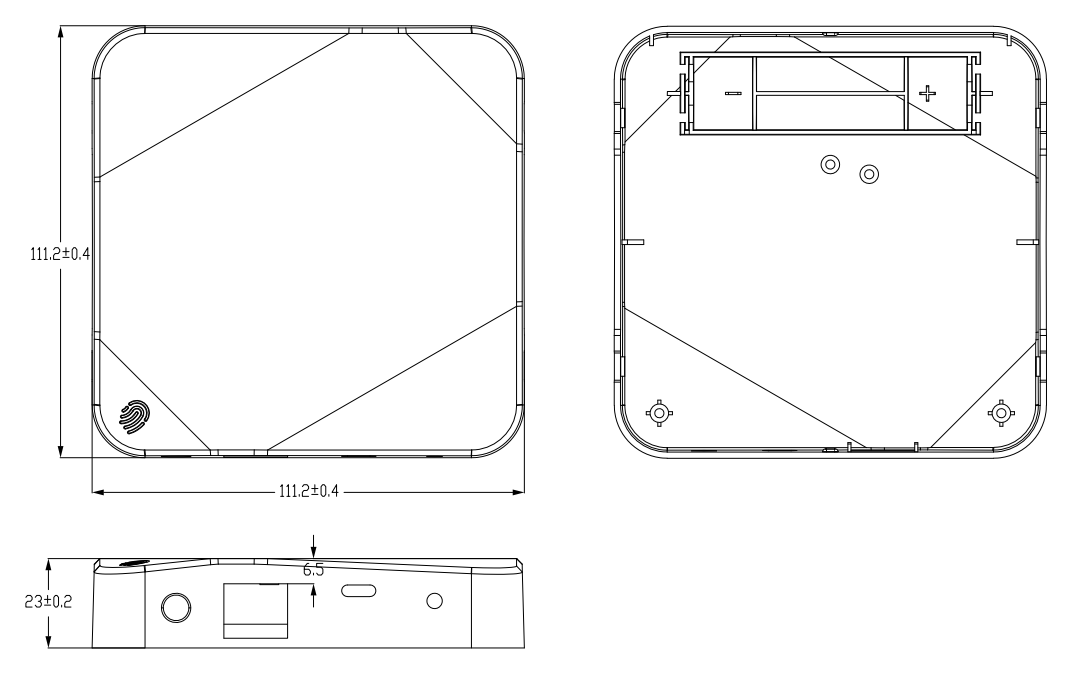

网关机械尺寸

线缆规格速查表 (SafeMesh 无太大意义,为后续准备)

信号类型推荐线缆型号最大传输距离
EthernetCat6A T568B100m

法规与认证(SafeMesh 无内容,为后续准备)

  • 符合标准:
  • 认证标志:CE | FCC | RoHS
