软件用户操作与系统管理手册

I.封面

  • 占位产品/系统名称 Logo

  • 文档标题：<< 软件安装与配置手册 >>

  • 适用产品/系统版本

  • 文档版本号 (e.g., v1.0)

  • 发布日期

  • 公司名称 & Logo

  • 适用角色标识：

    • 👤 日常操作用户（绿色标识）
    • ⚙️ 系统管理员（蓝色标识）
II. 文档修订记录
版本日期修订内容角色标记修订人
v2.02023/10/20操作与管理功能合并👤⚙️张工
III. 双角色导航目录
  • 👤 操作章节 （绿色书签）
  • ⚙️ 管理章节 （蓝色书签）
  • 通用附录 （黑色书签）
IV.前言
4.1 文档目标
  • 让系统使用者知道如何操作系统
4.2 目标读者
  • 系统使用者
4.3 文档范围
  • 系统功能使用步骤
4.4 相关文档
  • 前提文档 ：《系统概览与安装入门指南》（必读）
  • 关联文档 ：《产品导入指引》《终端产品说明书》
4.5 文档架构
4.6 角色权限矩阵
功能模块操作用户权限管理员权限
设备状态查看✔️✔️
用户权限修改✘✔️
用户账号管理✘✔️
4.7 符号系统
  • ▶️ 表示操作步骤开始
  • ⚠️ 表示关键注意事项
V. 基础操作 👤
5.1 工作台快速指南
页面
介绍
Home
系统大屏
Classification
device management、Map management、Test Management、Test records的跳转链接
device management
设备分类的跳转页面
Device Details
设备详情表页面
Map management
区域的跳转页面
Map Details
区域详情页面
Test Management
定时测试规则设置页面
Test records
测试记录页面
System settings/allocation
设备分类配置、地图配置页面
System settings/authority
账号配置、权限配置、自定义语言配置页面
System settings/set up
系统设置页面
System settings/upgrade
网关升级页面
5.2 核心功能操作

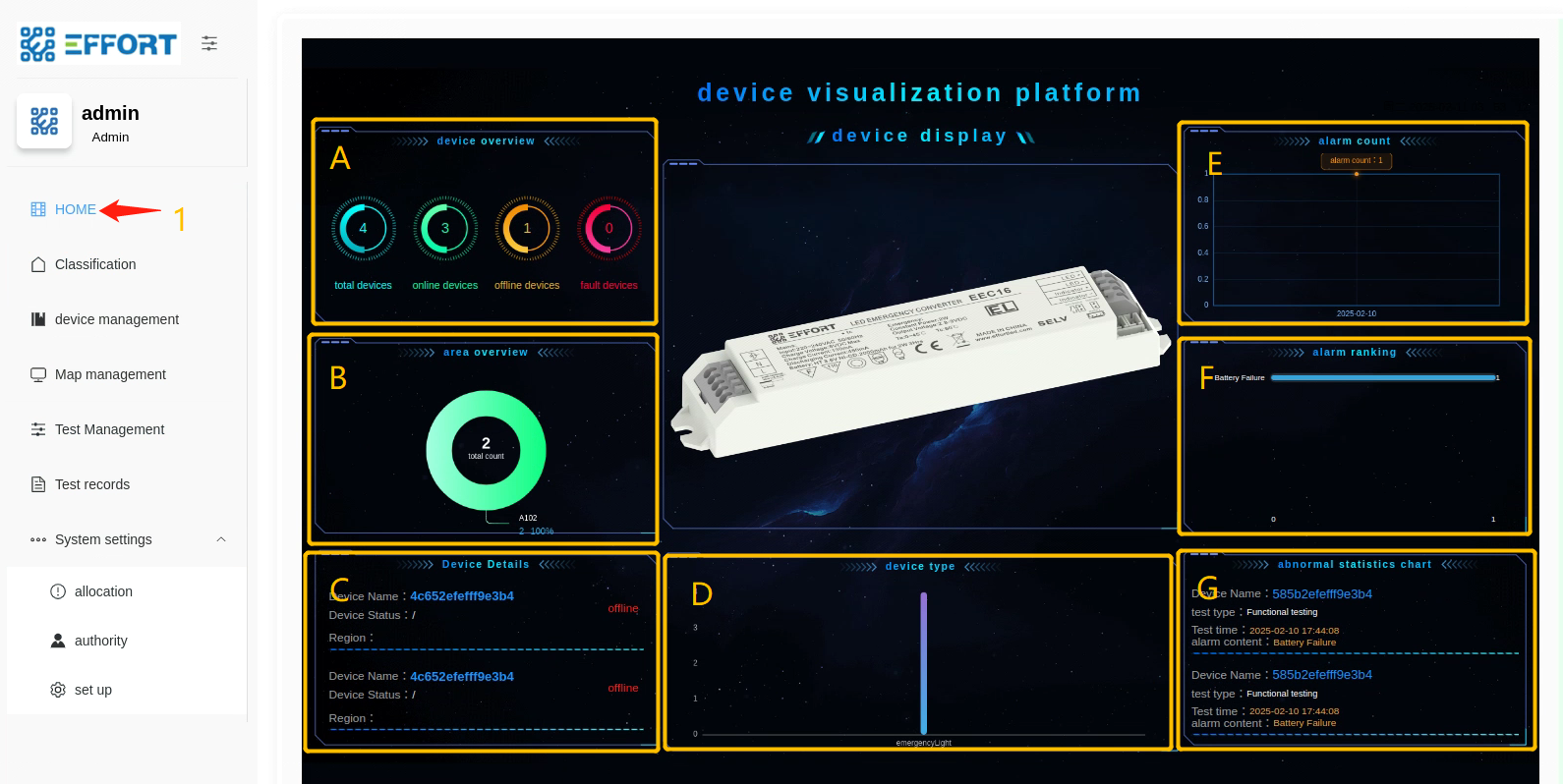

 5.2.1 HOME

  1. 步骤 1：点击 Home ，进入大屏
  2. 方框 A：设备状态信息：全部设备数量、在线设备数量、离线设备数量、故障设备数量
  3. 方框 B：设备区域分布信息
  4. 方框 C：设备详情信息：设备 ID（重命名）、设备状态、区域、是否在线等
  5. 方框 D：设备分类数量信息
  6. 方框 E：异常测试记录数信息
  7. 方框 F：异常测试记录中异常类型数信息
  8. 方框 G：异常测试记录信息

5.2.2 Classification

Classification：device management、Map management、Test Management、Test records 的跳转页面

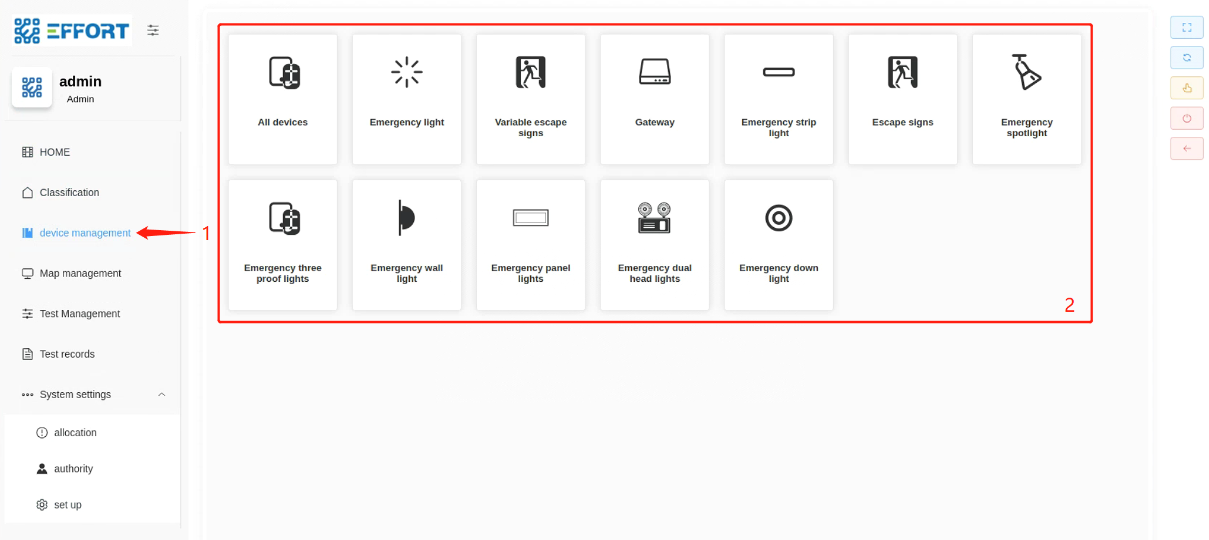

 5.2.3 device management

device management：设备分类的跳转页面

ALL Device 为所有设备的管理子页面。

其他例如 Emergency light 为对应类型设备的管理子页面，用户可自定义设置 ALL Device 下设备的类型，这样就可以在对应类型子页面下看到所属类型的设备。

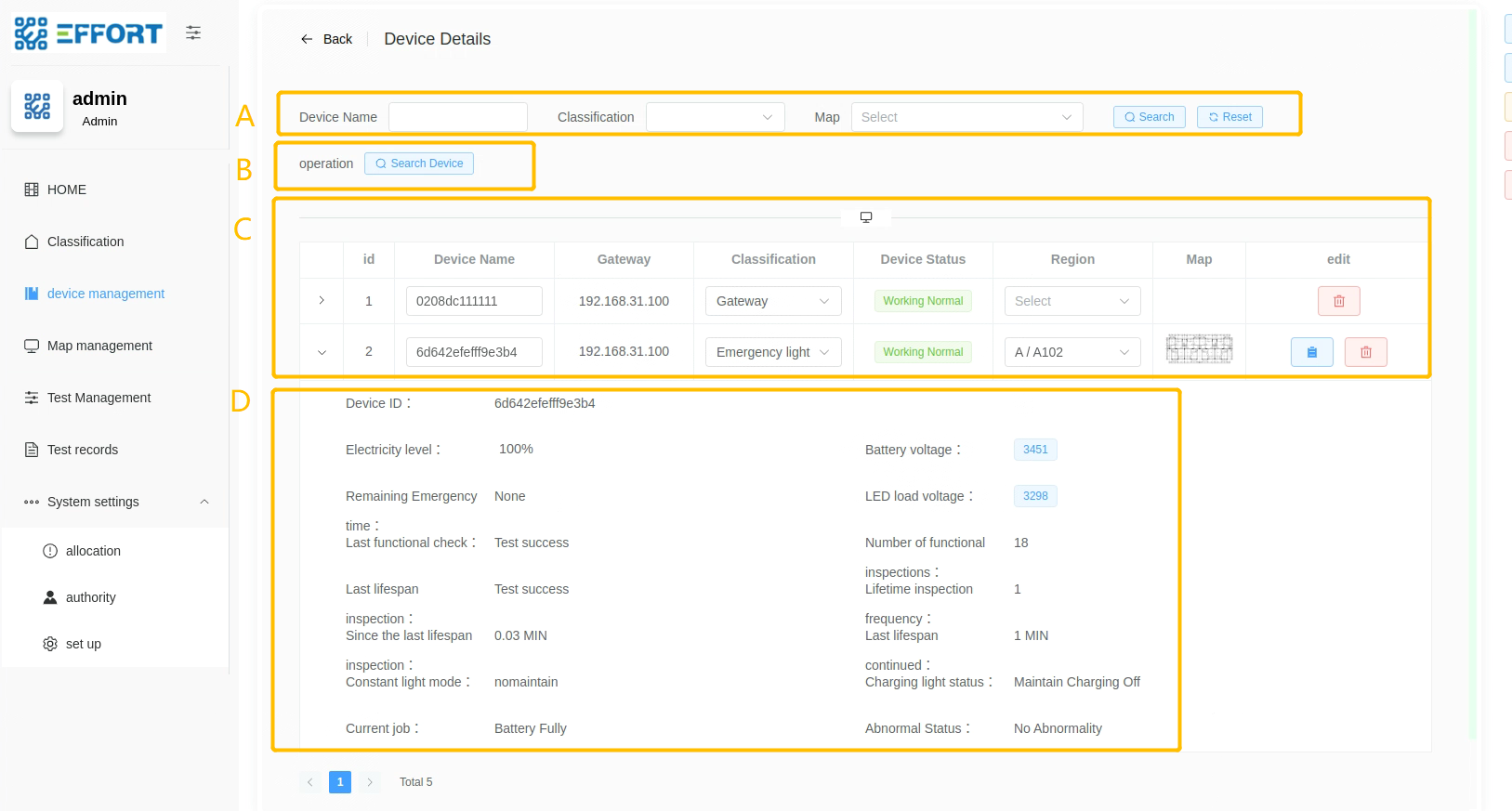

  • Device Details

Device Details：搜索网关、搜索设备、设备详细信息、设备测试等功能页面

  1. 步骤 1：点击 device management
  2. 步骤 2：点击 ALL devices
  3. 方框 A：设备查询操作栏
  4. 方框 B：设备搜索按钮
  5. 方框 C：设备基础信息：序号、设备名、网关、分类、状态、区域
  6. 方框 D：设备详细信息：设备 ID、电量、电池电压、剩余应急时间、LED 负载电压、最后一次功能检结果、功能检次数、最后一次寿命检结果、寿命检次数、距离上次寿命检时间、上次寿命检持续时间、maintain 模式、充电灯状态

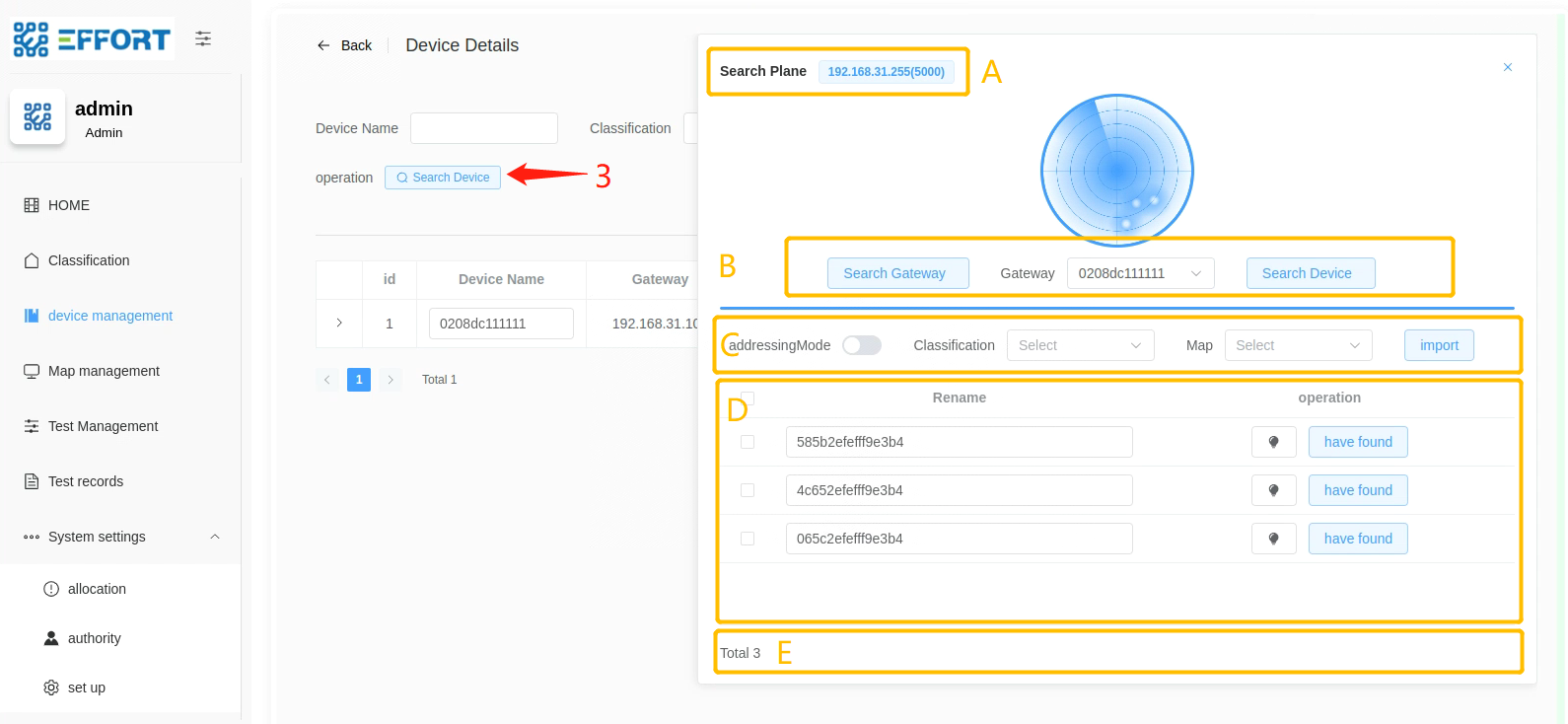

  • 搜索面板
  1. 步骤 3：点击 Search Device 按钮
  2. 方框 A：所在网段广播信息
  3. 方框 B：搜索网关、设备操作栏
  4. 方框 C：寻址模式开关、设备分类、区域链接、设备导入按钮
  5. 方框 D：搜索到的设备信息：设备 ID、设备行内操作
  6. 方框 E：搜索到的设备数量

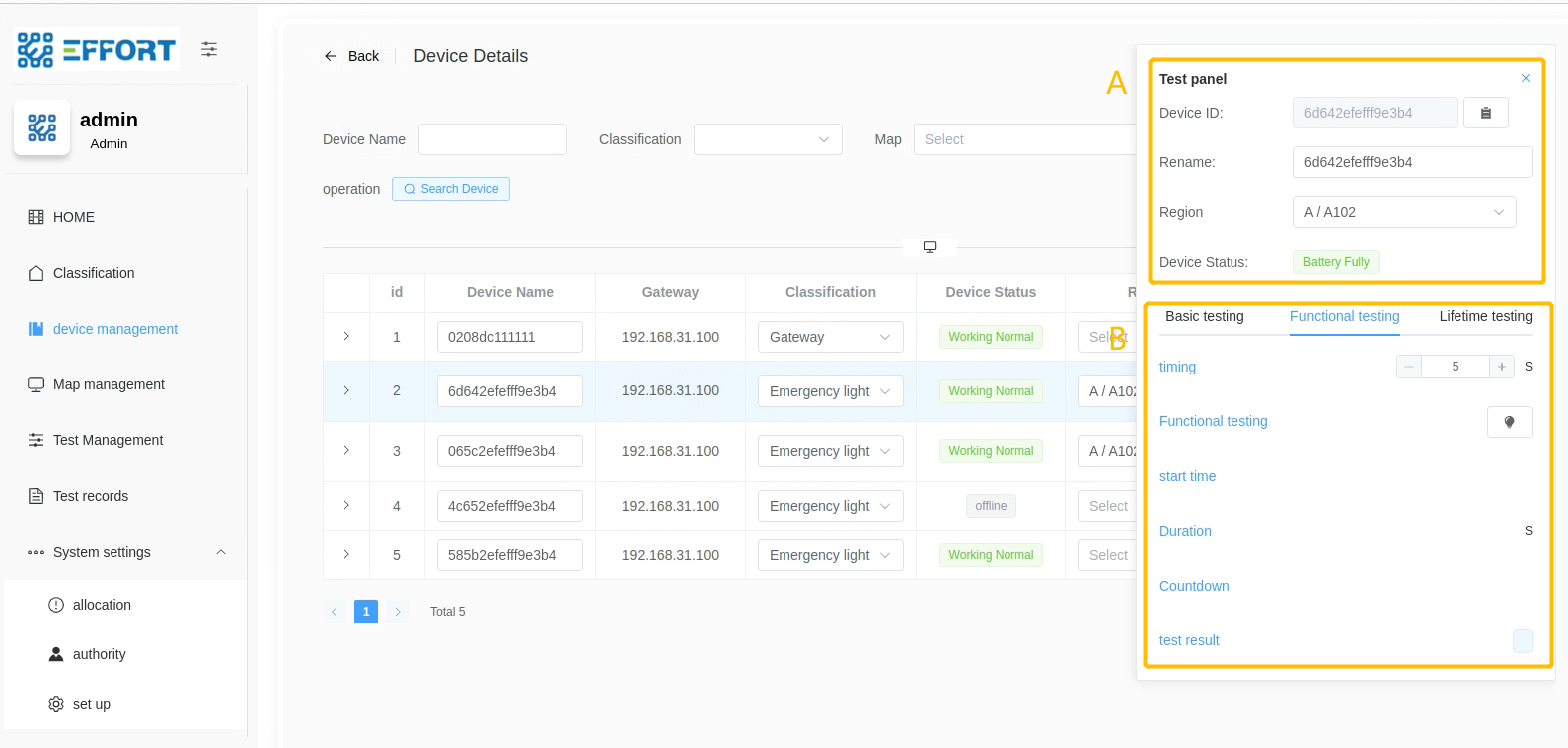

  • 设备详情面板

  1. 步骤 4：点击 设备详情按钮

  2. 方框 A：设备基本信息：设备 ID、重命名、区域、设备状态

  3. 方框 B：设备测试控制面板：

    1. Basic testing：寻址按钮、应急开关、maintain 开关
    2. Functional testing：定时时间、测试按钮、开始时间、持续时间、倒计时、测试结果
    3. Lifetime testing：定时时间、测试按钮、开始时间、持续时间、倒计时、测试结果

 5.2.4 Map management

Map management：区域的跳转链接

  • ** Map Details**

Map Details：区域详情页面

  1. 步骤 1：点击 Map management
  2. 步骤 2：点击 区域
  3. 方框 A：当前区域、当前设备、选中设备数
  4. 方框 B：查找设备输入框、设备详情按钮、搜索设备按钮、解绑按钮、卸载按钮、删除按钮、缩略框按钮
  5. 方框 C：区域主图
  6. 方框 D：设备详情面板
  7. 方框 E：当前区域设备、未分配设备、缩略图

 5.2.5 Test Management

Test Management：定时测试规则设置页面

  1. 步骤 1：点击 Test Management
  2. 方框 A：定时规则搜索操作栏
  3. 方框 B：定时规则信息表：序号、设备名、测试类型、开始时间、持续时间
  • 定时规则设置弹窗
  1. 步骤 2：点击 set up，打开 定时规则设置弹窗
  2. 方框 A：定时规则配置：测试类型、开始日期、开始时间、持续时间、测试频率
  3. 方框 B：区域分类筛选，用来筛选右侧设备
  4. 方框 C：左侧区域内的设备列表
  • 单条定时规则设置弹窗
  1. 步骤 3：点击 Edit，打开 单条定时规则设置弹窗
  2. 方框 D：定时规则配置：测试类型、开始日期、开始时间、持续时间、测试频率、当前设备

 5.2.6 Test records

Test records：测试记录页面

  1. 步骤 1：点击 Test records

  2. 方框 A：测试记录搜索操作栏

  3. 方框 B：寿命测试记录信息表：序号、设备名、测试类型、开始时间、结束时间、测试结果

  • 寿命检测试记录表
  • 功能检测试记录表
  1. 步骤 2：点击 Test type 开关，切换功能检测试记录表
  2. 方框 A：功能测试记录信息表：序号、设备名、测试类型、结束时间、测试结果

 5.2.7 System settings ⚙️

5.2.7.1 allocation

allocation：设备分类配置、地图配置页面

  • 设备分类配置
  1. 步骤 1：点击 System settings / allocation /device type management，进入设备分类管理页面
  2. 方框 A：设备分类管理的操作栏：刷新按钮、新增按钮
  3. 方框 B：设备分类基础信息：排序、分类名称、分类图标、分类行内操作
  • 地图配置
  1. 步骤 1：点击 System settings / allocation
  2. 步骤 2：点击 Map management，进入地图管理页面
  3. 方框 A：地图管理的操作栏：刷新按钮、一级区域新增按钮、展开按钮、收起按钮
  4. 方框 B：区域基础信息：区域名、区域图片、区域行内操作

5.2.7.2 authority

authority：账号配置、权限配置、自定义语言配置页面

  • 账号配置
  1. 步骤 1：点击 System settings / allocation / Personnel management，进入账号管理页面
  2. 方框 A：账号管理的操作栏：用户名搜索框、刷新按钮、新增按钮
  3. 方框 B：账号的基础信息：用户名、头像、角色权限、手机号、账号行内操作
  • 权限配置
  1. 步骤 1：点击 System settings / allocation
  2. 步骤 2：点击 Permission management，进入权限管理页面
  3. 方框 A：权限管理的操作栏：权限名搜索框、刷新按钮、新增按钮
  4. 方框 B：权限的基础信息：权限名、权限菜单、权限行内操作
  • 翻译配置
  1. 步骤 1：点击 System settings / allocation
  2. 步骤 2：点击 Translation management，进入翻译管理页面
  3. 方框 A：语言管理的操作栏：语言选择按钮、刷新按钮
  4. 方框 B：语言表的基础信息：序号、英文模板、实际显示语言

5.2.7.3 set up

set up：系统设置页面

  1. 步骤 1：点击 System settings / set up，进入系统设置页面
  2. 方框 A：设置页面包含配置 LOGO、语言、主题、下载测试记录报告等功能

5.2.7.4 upgrade

  1. 步骤 1: 点击 System settings/upgrade 进入固件升级页面
  2. 方框 A: 导入.bin 文件
  3. 方框 B:选择网关进行升级
VI.用户管理 ⚙️

初始账号：admin 初始密码：123456 初始角色：admin

用户登录后只能看到自己角色的页面，如果该角色没有此页面的权限，你将不会在系统上看到这个页面。

6.1 新增角色
  1. 步骤 1：进入 authority
  2. 步骤 2：进入 Permission management
  3. 步骤 3：点击 Add
  4. 步骤 4：为新权限命名
  5. 步骤 5：选择具体权限
  6. 步骤 6：点击确认，新增完成
6.2 修改角色
  1. 步骤 1：进入 authority
  2. 步骤 2：进入 Permission management
  3. 步骤 3：点击 Edit
  4. 步骤 4：修改角色名字
  5. 步骤 5：修改具体权限
  6. 步骤 6：点击确认，修改完成
6.3 新增用户
  1. 步骤 1：进入 authority
  2. 步骤 2：进入 Permission management
  3. 步骤 3：点击 Add
  4. 步骤 4：配置相关参数
  5. 步骤 5：点击确认，新增完成
6.4 修改用户
  1. 步骤 1：进入 authority
  2. 步骤 2：进入 Permission management
  3. 步骤 3：点击 Edit
  4. 步骤 4：修改相关参数
  5. 步骤 5：点击确认，修改完成
VII. 工作流描述（对应工作流需要说明权限 👤⚙️)
7.1 新增设备分类 ⚙️
  1. 步骤 1：点击 allocation 进入 device management
  2. 步骤 2：然后点击 Add ，添加新的设备分类
  3. 步骤 3：点击分类名，修改分类名称
  4. 步骤 4：在 Sign 区域，选择图标，配置完成
7.2 导入地图（产品导入指引已有）⚙️
  1. 步骤 1：点击 allocation
  2. 步骤 2：再点击 map management 进入地图管理页面
  3. 步骤 3：点击 Add parent item，添加 一级区域
  4. 步骤 4：然后点击 Add son item，添加 二级区域，可以继续向下添加......
  5. 步骤 5、6：点击区域名，修改区域名称
  6. 步骤 7：在最后一级区域，上传区域地图，配置完成
7.3 导入网关、设备 👤
  1. 网关导入步骤
    1. 步骤 1：进入 device management
    2. 步骤 2：点击 Search Device 打开 Search Plane
    3. 步骤 3：点击 Search Gateway，等待 30 秒左右
    4. 步骤 4：点击选中搜索出来的网关
  1. 设备导入步骤
    1. 步骤 1：先选中网关
    2. 步骤 2：点击 Search Device，等待搜索完成，再次点击 Search Device，关闭搜索设备状态
    3. 步骤 3：选择设备
    4. 步骤 4：选择设备分类
    5. 步骤 5：选择区域
    6. 步骤 6：点击导入
7.4 设备放置至地图 👤

步骤 1：左键按住设备，将其拖入地图

7.5 临时功能检、寿命检 👤
  1. 临时功能检步骤
    1. 步骤 1：进入 device management
    2. 步骤 2：点击进入 Test Panel
    3. 步骤 3：配置持续时间
    4. 步骤 4：点击图标进入临时功能检
  1. 临时寿命检步骤
    1. 步骤 1：进入 Lifetime testing
    2. 步骤 2：配置持续时间
    3. 步骤 3：点击图标进入临时寿命检
7.6 定时功能检、寿命检 👤
  1. 步骤 1：进入 Test Management
  2. 步骤 2：点击设置按钮
  3. 步骤 3：选中需要设置定时的设备
  4. 步骤 4：配置定时相关参数
  5. 步骤 5：点击 add，配置完成
7.7 测试报告下载 ⚙️
  1. 测试报告下载步骤
    1. 步骤 1：进入 set up
    2. 步骤 2：点击选择日期
    3. 步骤 3：点击下载 device Report
    4. 步骤 4：点击下载 test Report
7.8 切换语言 ⚙️
  1. 步骤 1：点击 System settings / set up ，进入系统设置页面
  2. 步骤 2：点击选择框，切换语言
7.9 配置自定义语言 ⚙️
  1. 步骤 1：点击 System settings / authority
  2. 步骤 2：点击 Translation management，进入翻译管理页面
  3. 步骤 3：点击 language selection
  4. 步骤 4：你可以自己新增一种语言模板，或者选择现有的语言模板
  5. 步骤 5：根据模板语言 English Template，修改实际显示语言
7.10 设置 LOGO、主题 ⚙️
  1. 步骤 1：点击 System settings / set up 进入系统设置界面
  2. 步骤 2：点击图片，上传新系统 LOGO
  3. 步骤 3：点击主题选框，切换主题
7.11 修改个人信息 👤
  1. 步骤 1：点击个人头像
  2. 步骤 2：输入个人信息
  3. 步骤 3：点击确定，修改个人信息
7.12 网关固件升级 ⚙️
  1. 步骤 1：点击 upgrade 进入固件升级页面
  2. 步骤 2：点击上传新版本的固件文件
  3. 步骤 3：选择要升级的网关
  4. 步骤 4：点击 Start Upgrade，等待升级完成
7.13 二维码定位 👤
  1. 步骤 1：将表格传输到系统所在的电脑
  2. 步骤 2：进入系统 device management 页面点击 choose file 导入刚刚的表格，设备重命名完成
VIII. 技术支持与资源 （Safelink 无内容，为后续准备）
8.1 获取帮助：
  • 技术支持门户网站 URL
  • 支持邮箱地址
  • 支持电话/热线号码
  • 工作时间
  • 在线社区/论坛链接
8.2 快速链接：
  • 提供在线文档库网址 (如果文档在线)。
  • 列出所有核心文档的直接下载链接或查找位置（如产品资料下载页面）。 ** (此处必须包含之前提到的所有文档名称链接！) **
